Описание
Технические параметры

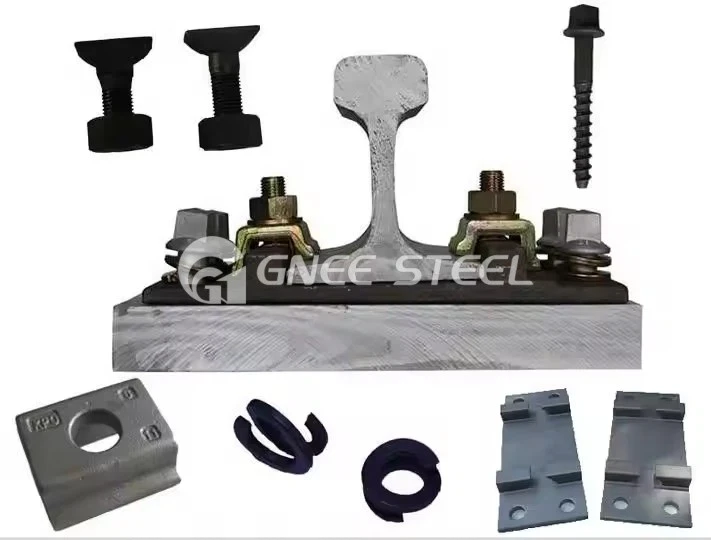

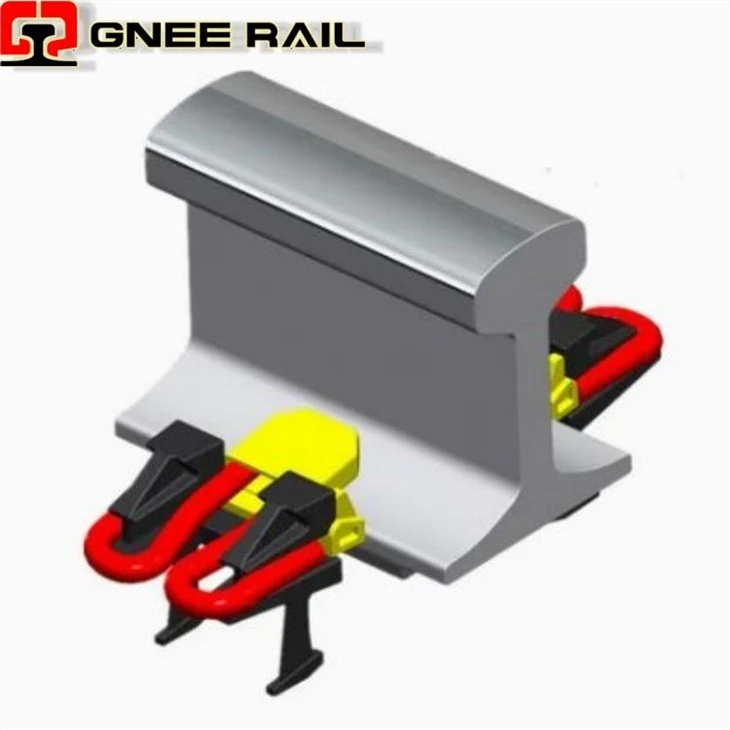

Железнодорожная система крепления
| Категория | Спецификация | Стандарт/Ссылка |
|---|---|---|
| Механические характеристики | - Загрузка на носку: 8-18 кН - Боковая жесткость: 25-60 кН/мм - Fatigue life: >3M циклов |
DIN 45672, EN 13230-3 |
| Установка | - крутящий момент: 150-350 н · м (смазка) - Допустимость разрыва: ± 1 мм - Глубина балласта: 250-350 мм |
UIC 719R, AREMA CH.1 |
| Обслуживание | - Проверка: годовой (визуальный), 3-летний (проверка нагрузки) - Replacement: Cracks >3mm or wear >30% |
EN 13848-1, UIC 721R |
Сравнение типов крепления
| Тип | Клип сила | Совместимость спящего | Лучше всего для |
|---|---|---|---|
| СКЛ15 | 15 кв | Бетон (B90) | Heavy-haul (>25T Ось) |
| Набла клип | 10 кН | Дерево/бетон | Городской транзит |
| FastClip | 12 кН | Сталь/бетон | Высокоскоростная (300 км/ч) |
| Пандрол E-Clip | 9 кН | Бетон (B70) | Скоростной трамвай |
Спецификации ключевых компонентов
| Компонент | Материал | Стандарты | Служба срока службы |
|---|---|---|---|
| Эластичный клип | 60si2cra Spring Steel | EN 10089, ISO 683-14 | 15-25 лет |
| Изоляционная площадка | Заполненный стеклом нейлон (GF-PA66) | EN 15528 | 10-15 лет |
| Якорный болт | A4-80 нержавеющая сталь | ИСО 3506 | 20+ Годы |
