Компоненты железнодорожных стрелок



A оказаться(обычно называемый стрелкой или стрелкой в ​​повседневной или региональной терминологии) — это механическое устройство, используемое в железнодорожном машиностроении для направления поездов с одного пути на другой. Это позволяет одному пути расходиться на два или более отдельных маршрута без необходимости остановки поезда.





Хотя издалека компоновка выглядит цельной, стандартный стрелочный перевод основан на точной сборке подвижных и неподвижных стальных компонентов, которые работают вместе, обеспечивая выравнивание фланца-колеса.





Основное назначение железнодорожных стрелокЦелью является обеспечение безопасного, непрерывного и эффективного пути перехода поезда с одного пути на другой без необходимости остановки поезда или изменения базовой установки колес.



Поскольку железнодорожные транспортные средства опираются на жесткие оси и колеса с ребордами, расположенные внутри рельсов, поезда не могут управляться самостоятельно, как автомобильные транспортные средства. Стрелочный перевод служит внешней механической системой управления, изменяющей путь поезда.



Вот разбивка конкретных функциональных целей, которым служат стрелочные переводы в путевых сетях:







• Расходящиеся пути:Это позволяет одному магистральному пути разделиться на два или более маршрутов, что позволяет поездам выбирать разные пункты назначения (например, ответвляться от главной линии в направлении определенного города или промышленного объекта).



• Сходящиеся пути:Он работает наоборот, объединяя несколько путей обратно в одну линию, позволяя поездам из разных районов безопасно присоединяться к основному транспортному коридору.





• Обгон и обгон:Стрелочные переводы используются для создания разъездов (параллельных участков пути). Это позволяет более медленному грузовому поезду съехать с основного пути, чтобы его мог проехать более быстрый пассажирский поезд.



• Двунаправленные-операции:Объединив два стрелочных перевода вместе, чтобы сформировать перекресток, диспетчеры могут переместить поезд с входящего пути на отходящий путь, чтобы обойти работы по техническому обслуживанию, аварии или остановку поездов впереди.







• Сортировка по двору:На грузовых станциях и сортировочных терминалах сложные сети стрелочных переводов (часто расположенные в виде «лестничных путей») распределяют прибывающие поезда на десятки отдельных путей для сортировки, погрузки, разгрузки или временного хранения.



• Разворот терминала:В тупиковых пассажирских терминалах стрелочные переводы позволяют локомотиву отцепиться от передней части поезда, перейти на параллельный путь, проехать мимо пассажирских вагонов и снова присоединиться к противоположному концу для обратного пути.





• Точки захвата и переключатели:Специализированные стрелочные переводы устанавливаются на выездах с подъездных путей или частных промышленных путей. Если сбежавший или несанкционированный поезд пытается выехать на высокоскоростную-магистральную магистраль без разрешения, стрелочный перевод намеренно устанавливается так, чтобы направить неавторизованное транспортное средство на безопасный,-неконфликтный путь или на песчаную дорогу, остановив его до того, как оно может вызвать столкновение.



Хотели бы вы изучить конкретные механические компоненты, такие как точки переключения или крестовина в сборе, которые делают возможным такое изменение направления?





Стандартный стрелочный перевод состоит из трех основных конструктивных секций: стрелочного узла, направляющих/замыкающих рельсов и узла переезда.



• Точки переключения (точечные рельсы):Подвижные конические рельсы, которые физически направляют колеса поезда по прямому или расходящемуся маршруту. Они соединены через стержень переключателя с ручным рычагом или автоматическим электродвигателем переключателя.



• Стандартные рельсы:Непрерывные фиксированные внешние направляющие, на которые опираются переключатели, когда они зафиксированы в положении.



• Лягушка (Скрещивая нос):V--образная отливка или обработанная деталь, расположенная в месте пересечения внутренних рельсов двух путей. Он имеет зазор, позволяющий гребням колес, проходящим по одному рельсу, пересекать поверхность движения пересекающегося рельса.



• Ограждения (проверьте рельсы):Фиксированные параллельные поручни безопасности, расположенные напротив крестовины вдоль внешних направляющих. Они физически закрепляют заднюю часть фланца колеса, предотвращая движение колесной пары по неправильному пути в пересекающемся переднем зазоре.






При выборе стрелочных переводов для строительства железнодорожного пути необходимо оценить несколько основных размерных параметров:



• Номер явки (номер лягушки):Определяет угол расхождения. Он определяется как отношение длины от теоретической точки крестовины к ширине разворота. Например, стрелка №. 10 увеличивается на 1 единицу на каждые 10 единиц расстояния вперед. Более высокие цифры указывают на более острый и пологий угол, предназначенный для более высоких скоростей магистрали.



• Совместимость профилей рельсов:Компоненты стрелочного перевода должны точно соответствовать весу и-профилю поперечного сечения соединительного пути (например, стандартам UIC 60, 136 RE или тяжелым крановым рельсам), чтобы предотвратить смещение выравнивания по вертикали или горизонтали.



• Опорная конструкция галстука/спального места:Из-за динамических боковых сил, возникающих при изменении маршрута, для стрелочных переводов требуются более длинные и прочные-стяжки, изготовленные из обработанной древесины, бетона или композитной стали, чтобы стабилизировать всю сборку.







Система опорных плит и направляющих пластин служит основным структурным элементом железнодорожного стрелочного перевода. Эти компоненты тщательно разработаны, чтобы выдерживать огромные вертикальные и поперечные нагрузки на колеса, равномерно распределять динамические нагрузки на шпалы и сохранять абсолютную геометрию гусеницы. Поскольку стрелочные переводы представляют собой зоны наибольшей концентрации напряжений при железнодорожном транспорте, наши производственные процессы премиум-класса уделяют большое внимание усталостной стойкости и долговечности конструкций.



• Опорная плита стрелочного перевода



Выступая в качестве узла безопасности,-несущего критическую нагрузку, опорная плита стрелочного перевода плавно направляет высокоскоростные-поезда через «вредное пространство» крестовины стрелочного перевода (зазор для передачи колес), предотвращая сход с рельсов. Он работает в условиях сложного напряжения, одновременно поглощая сильный вертикальный удар и боковую тягу от проезжающих колесных пар, одновременно уравновешивая непрерывную силу зажима рельсовых зажимов. Наши опорные плиты имеют превосходную металлургическую плотность, чтобы выдерживать много-осевые динамические нагрузки без деформации конструкции.



• Сдвижная пластина переключателя (разъемные и неразборные-типы)





Расположенные по всей длине направляющей переключателя и подвижной крестовины, направляющие пластины выдерживают вес движущихся направляющих, удерживая при этом направляющую жестко зафиксированной. Чтобы справиться с общеотраслевой-проблемой **растрескивания и преждевременного разрушения скользящих пластин**, вызываемой сильными ударами по рельсам-колес и динамическим трением, наши скользящие пластины подвергаются усовершенствованной поверхностной закалке и прецизионному фрезерованию. Это сводит к минимуму сопротивление трения при метании стрелочной машины, продлевает срок службы механизмов переключения и снижает накладные расходы на содержание пути.



• Опорная плита ограждения





Эта пластина, установленная в критических переходных зонах крестовины и моста, обеспечивает комбинированную-надежную анкерную основу как для ходового (штокового) рельса, так и для ограждения. Он спроектирован так, чтобы поддерживать строгую, непреклонную ширину гребня, чтобы безопасно направлять колеса от точки крестовины. Традиционные сварные пластины ограждений часто страдают от усталостных трещин в сварных швах из-за резких динамических воздействий. Чтобы устранить эту критическую уязвимость, наши структурно оптимизированные пластины устраняют концентрацию напряжений в слабых точках, гарантируя бесперебойную безопасность движения на высокоскоростных-линиях.



• Рельсовая стяжка





Эти пластины, специально отлитые для взаимодействия с системами рельсового скрепления (такими как современные пути WJ-7, WJ-8 и типа V), крепятся непосредственно к бетонным плитам пути. Они обеспечивают-надежный и точный канал для установки упругих зажимов, распределяют-высокочастотные вибрации качения и обеспечивают микро-регулировку для калибровки колеи. В сочетании с высококачественными эластомерными изоляционными прокладками- они изолируют электрические сигнальные токи, предотвращая помехи сигнала между дорожкой и землей.



• Плоская опорная плита



Высокопрочная-стандартная плоская связка, предназначенная для увеличения площади контакта между подошвой рельса и шпалой. Значительно увеличивая площадь распределения нагрузки, он предотвращает локальное смятие деревянных шпал или неравномерную осадку на бетонном полотне. Он работает в унисон с крепежными узлами, чтобы стабилизировать ширину колеи и поддерживать точный наклон посадочного места рельса.



• Переключатель пяточной пластины



Узкоспециализированная асимметричная структурная пластина, расположенная непосредственно на пятке стрелочного рельса. Поскольку пяточный шарнир обозначает физический переход от гибкой, подвижной направляющей переключателя к жесткой замыкающей направляющей, он испытывает огромные асимметричные изгибающие моменты и непрерывные удары. Наши опорные плиты пяточного шарнира имеют специальные усиленные профили, позволяющие адаптироваться к этой уникальной геометрии и безопасно перенаправлять сложные механические нагрузки на путевую инфраструктуру.
сайт.





Механизмы переключения и стабилизации — это динамическое сердце любой стрелочной системы. Они отвечают за управление физическим движением стрелочных переводов, поддержание идеального зазора между стыками при сильных боковых нагрузках и обеспечение абсолютного выравнивания путей во время часто-переходов поездов. Наши компоненты производятся так, чтобы минимизировать эксплуатационное трение и максимизировать механическую стабильность конструкции, что является важнейшими показателями для сетей тяжелых-грузовых перевозок, сетей высокой-плотности и городского транспорта.



• Точки переключения остановок



В то время как обработанный конец рельса стрелочного перевода прилегает заподлицо с рельсом, оставшаяся длина во многом зависит от раскоса рельса, обеспечивающего боковое усиление конструкции. Эти высокопрочные-прокладки, установленные непосредственно на внешней стенке направляющей, действуют как основная защита от боковой деформации. Они улавливают огромные горизонтальные силы, возникающие при прохождении колесных пар, безопасно перенаправляя эти нагрузки обратно на жесткий рельс. Этот механизм предотвращает изгиб стрелочного рельса под нагрузкой, обеспечивая жесткие допуски, необходимые для плавного движения поездов.



• Устройство переключающего ролика (система переключающего ролика)





Наши стрелочные роликовые устройства, разработанные для полной интеграции как с балластными, так и безбалластными путями, включая тяжелые-грузовые линии и системы метрополитена с высокой-плотностью, радикально модернизируют стрелочные операции. Слегка приподнимая рельс стрелочного перевода над направляющими во время изменения направления, роликовая система заменяет трение скольжения трением качения. Это значительно снижает бросающее усилие, необходимое для стрелочного станка, обеспечивая безупречную посадку-без зазоров на направляющей приклада. Снижение трения напрямую приводит к меньшему механическому износу, резкому снижению количества сбоев в системе, минимизации рабочей нагрузки по техническому обслуживанию и повышению безопасности на высокочастотных транзитных линиях.



• Поворотная тяга





Шатун стрелочного перевода служит высоко-высокопрочным звеном между сдвоенными стрелочными рельсами или между устройством сигнализации и подошвой рельса, обеспечивая максимальную поперечную устойчивость пути и предотвращая расширение колеи. Эти стержни, работающие в условиях непрерывных циклических тянущих- напряжений, выкованы из элитной конструкционной стали, устойчивой к усталостному разрушению. На современных путях, использующих схемы автоматической сигнализации, наши шатуны оснащены интегрированными структурными изоляционными втулками премиум-класса-класса. Это предотвращает короткое замыкание-электрических токов на рельсах, обеспечивая отсутствие помех для сигнализации и защищая сети управления поездами от ложных-ошибок занятости.





Для сохранения абсолютной геометрии и защиты участков стрелочного перевода с повышенными-нагрузками требуются высокоэффективные-поддерживающие и демпфирующие аксессуары. Эти компоненты специально разработаны для поглощения сильных боковых ударов, контроля упругой деформации и смягчения сильного износа компонентов, предотвращая структурные разрушения в зоне переключения.



• Эластичный рельсовый нож (пружинный нож)





Эластичное полотно рельса представляет собой элемент-прецизионной формы из пружинной стали, предназначенный для фиксации движущихся компонентов в конструкции стрелочного перевода. Расположенная точно во внутренней полости опорной пластины поворотного механизма, задняя часть пружинного лезвия непосредственно взаимодействует с обработанным клиновидным позиционирующим блоком-формы. Такое механическое устройство обеспечивает плотную, постоянную упругую силу и точное пространственное удержание. Он предотвращает вертикальное или продольное смещение движущихся рельсов из-за сильных вибраций поезда, обеспечивая надежную стабильность блокировки в течение миллионов циклов нагрузки.



• Эластичная рельсовая скоба





Наши эластичные рельсовые расчалки премиум-класса, имеющие прочную цельную интегрированную конструкцию, представляют собой значительный технологический шаг вперед по сравнению с традиционными жесткими путевыми расчалками. Вулканизация высоко-эластомерной резиновой прокладки между прочным-корпусом стальной раскоса и стенкой рельса обеспечивает индивидуальную боковую эластичность непосредственно в зоне стрелочного перевода. Этот упругий интерфейс значительно гасит высокочастотные-динамические напряжения, поглощает сильные боковые удары колес и снижает сильный фрикционный износ вдоль стенки рельса. Контролируя прогиб конструкции и сводя к минимуму микро-повреждения, наши эластичные рельсовые раскосы существенно продлевают срок службы как рельсов, так и окружающей бетонной инфраструктуры.


• Нос ограждения

Носовая часть ограждения – это критически важный компонент,-сконструированный с целью обеспечения безопасности, широко используемый в железнодорожной инфраструктуре повышенного-риска, включая основные железнодорожные мосты,-тяжелые промышленные крановые пути, предприятия по производству стали, логистические сети электростанций и портовые терминалы большой-мощности.





Расположенный точно у входа в двойную-зону ограждения рельсов — особенно на надземных сооружениях или критически важных путепроводах, пересекающих автомагистрали и городские транспортные коридоры — носовая часть ограждения имеет рассчитанную аэродинамическую и механическую конусность. Его основная функция — служить физическим механизмом захвата и направления. Если сошедшая с рельсов или сильно смещенная колесная пара приближается к зоне высокого-риска, расширенная геометрия носовой части захватывает гребни колес, плавно центрируя поезд обратно в назначенный канал гребня между ходовыми рельсами. Безопасно поглощая экстремальные боковые кинетические удары, он предотвращает катастрофические сдвиги конструкции-, защищает чувствительную инфраструктуру гражданского строительства и обеспечивает абсолютную эксплуатационную безопасность в условиях максимальной полезной нагрузки.



• Железнодорожный якорь





Рельсовый анкер (или противо-ползунок) – это прочный-подпружиненный-зажим из стали, прикрепленный непосредственно к основанию железнодорожного рельса. Он прочно упирается в шпалы (шпалы), чтобы предотвратить скольжение или смещение стальных рельсов в продольном направлении - обычное движение, известное как «ползучесть рельсов», вызванное изменениями веса поезда и температуры.



• Рельсовый зажим



Рельсовый зажим (часто называемый направляющей пластиной) представляет собой высоко-растягиваемый, затягиваемый болтами- конструктивный элемент, установленный симметрично по обеим сторонам подошвы рельса. Чтобы выдерживать постоянные механические нагрузки, эти зажимы отлиты преимущественно из элитного ковкого железа Blackheart, материала, выбранного за его исключительную ударную вязкость, высокую прочность на разрыв и превосходную усталостную устойчивость в холодных климатических условиях.



Основная инженерная функция рельсового зажима – создание прочного-механического замка высокого давления между рельсом и лежащей под ним опорной плитой или связующим фундаментом. Прилагая непрерывную, калиброванную вниз-удерживающую силу к основанию рельса, он противодействует сильным высокочастотным-вибрациям качения и тяжелым осевым нагрузкам от тяжело нагруженных составов поездов.





• Под спальным ковриком





Подшпальная подушка (USP) – это упругая,-амортизирующая подушка, прикрепленная к нижней стороне железнодорожных шпал (железнодорожных шпал). Размещенный между шпалой и щебеночным балластом, он действует как эластичный буфер, равномерно распределяя нагрузки, снижая вибрацию и минимизируя механический износ.

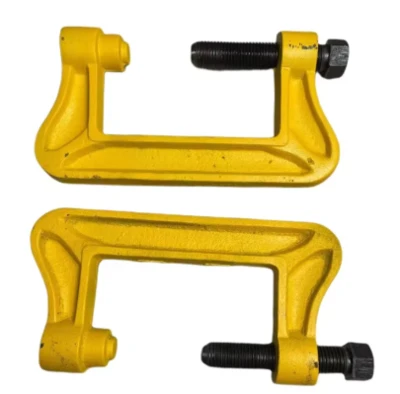

• Аварийный рельсовый зажим



Аварийный рельсовый зажим – это незаменимый, безопасный-инструмент быстрого-быстрого реагирования, разработанный специально для бригад по техническому обслуживанию путей, сталкивающихся с внезапными переломами рельсов или серьезными нарушениями конструкции соединений. Разработанный для немедленного развертывания в полевых условиях, он имеет механическую конструкцию с высоким-крутящим моментом-, которая надежно удерживает поврежденную головку и основание рельса. Временно закрепляя стандартные шарнирные накладки над зоной разрушения, не требуя -требующих много времени модификаций, он мгновенно восстанавливает непрерывность конструкции. Такая быстрая стабилизация безопасно обеспечивает ограниченный проход встречных поездов на низкой-скорости, сохраняя критически важные транспортные коридоры открытыми до тех пор, пока не будет запланирована постоянная замена рельсов.



• Временный зажим рельсового соединения



Безболтовое рельсовое зажимное устройство, разработанное для усовершенствованного управления путями, представляет собой высокопрочную-неразрушающую анкерную систему, используемую для временного соединения путей или при монтаже инфраструктуры непрерывно-сварных рельсов (CWR). Стандартные процедуры ремонта требуют сверления отверстий в стенке рельса, что создает постоянные точки концентрации напряжений, склонные к будущему усталостному растрескиванию. Наша система-без тренировок полностью исключает этот риск. В зависимости от конкретных эксплуатационных нагрузок его можно развернуть с помощью конфигурации с несколькими-зажимами (сочетающими большие и малые модули) для плотного прилегания соединительных накладок к стенке рельса. Это обеспечивает временное-механическое уплотнение для тяжелых условий эксплуатации, гарантирующее идеальное выравнивание и продольную фиксацию, при этом полностью защищая первоначальную структурную целостность рельсовой стали.







Компания GNEE RAIL, основанная в 2008 году, располагает специализированным производственным комплексом, специализирующимся исключительно на проектировании и производстве сложных компонентов железнодорожных стрелочных переводов. В отличие от обычных литейных или механических цехов, наши производственные линии откалиброваны исключительно с учетом высоких-требований к путевой инфраструктуре, обеспечивая долгосрочную-конструкционную целостность и абсолютную геометрическую точность при тяжелых-транспортных и высокоскоростных- эксплуатационных нагрузках.





Мы устраняем риски в цепочке поставок, предоставляя поддающуюся проверке техническую документацию. Наша система управления качеством (СМК) и производственные процессы тщательно проверяются ведущими международными классификационными органами:



• Сертифицированный SGS объект:Прямая проверка наших источников материалов, контроля химического состава и протоколов физических испытаний для обеспечения полного соответствия международным стандартам безопасности.



• Сертификация TSI (Технические спецификации совместимости):Оценка соответствия строгим европейским стандартам железнодорожной сети, гарантирующая, что наши стрелочные крестовины, стрелочные переводы и опорные плиты обеспечивают полную техническую совместимость.



• Прослеживаемая документация:Каждая партия стрелочных компонентов отправляется с подробными отчетами об испытаниях материалов (MTR), номерами плавок и записями ультразвукового неразрушающего контроля (NDT).





Наш завод обеспечивает полную структурную совместимость, производя все важные элементы переключателей и стрелочных переводов в рамках единой системы контроля качества. Это исключает ошибки установки на месте, вызванные несоответствием компонентов от нескольких поставщиков:



• Специализированные переключатели:Прецизионные-асимметричные и стандартные профили стрелочных переводов, в том числе 50AT1, 60AT1, 60AT2, 60TY1 и BT76, специально разработаны для лопастей стрелочных переводов, подвижных стрелочных крестовин и крыльевых рельсов для тяжелых-тягачей.



• Стандартные рельсы и лягушки премиум-класса:Изготовлены на станке с ЧПУ-из профилей из высококачественной-стали (например, UIC 60, 54E1 или 136RE) и соединены с крестовинами из литой марганцовистой стали, чтобы выдерживать очень сильные-ударные воздействия при переходах колес.



• Системы крепления стрелочных переводов:Сверхпрочные-опорные плиты стрелочных переводов, эластичные рельсовые зажимы, тяги колеи и высокопрочные-болты гусениц, разработанные для обеспечения точного расширения колеи в зоне стрелочного перевода.



Наше участие выходит за рамки производства.ГНИ РЕЛЬСпредоставляет прямые технические консультации от первоначального запроса до отслеживания установки макета. Мы анализируем ваши конкретные нагрузки на оси, расчетные скорости и требования к геометрической компоновке, чтобы рекомендовать оптимальные марки стали и конструкции компонентов. На нашем заводе проводятся стандартизированные испытания перед -сборкой для проверки соосности, ширины поворота и зазора между фланцами перед морской упаковкой и экспортной логистикой.


Являясь одним из ведущих производителей и поставщиков компонентов железнодорожных стрелок в Китае, мы тепло приветствуем вас, чтобы купить компоненты железнодорожных стрелок оптом, выставленные на продажу здесь, и получить бесплатный образец на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.
