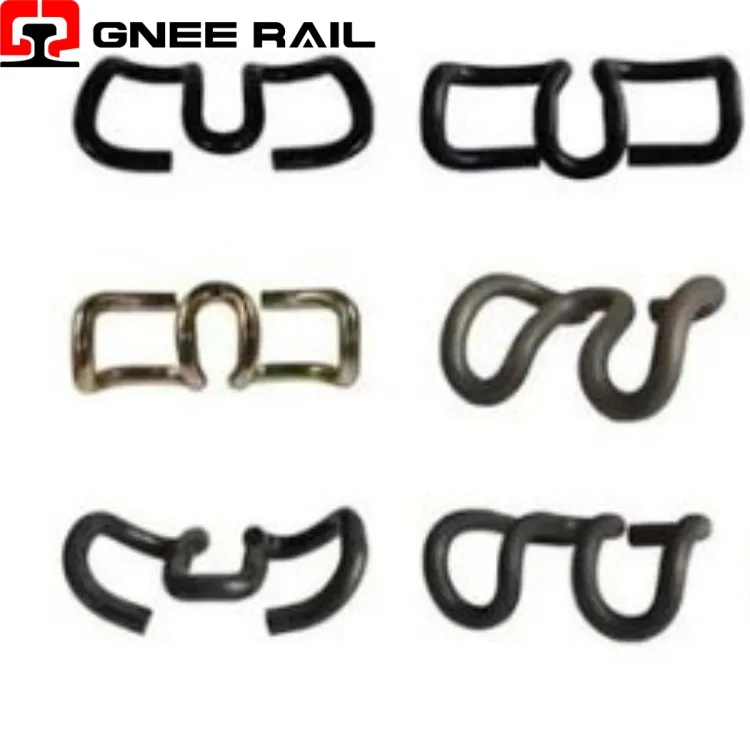

Трек SKL Clip

Железнодорожный зажим используется для крепления рельсов к нижележащей опорной плите вместе с бетонной шпалой. Для крепления направляющих к базовой плите или шпале используются различные типы тяжелых-зажимов, одним из самых распространенных является зажим E, имеющий форму короткой скрепки для бумаг. Другой вариант — натяжной зажим SKL, который также является наиболее широко используемым типом во всем мире. Другие, такие как KPO Clamp и Nabla Clip, также используются в разных ситуациях.

Описание

Технические параметры

↵

ЖелезнодорожныйСистема крепления SKL CLIP

Железнодорожный зажим SKL — это высокоэффективный-V-зажим натяжного типа, разработанный для эластичных систем крепления на бетонных шпалах, отличающийся характерной конструкцией с двойными-плечими и механизмом вертикальной вставки. Этот зажим, изготовленный из высококачественной пружинной стали-с помощью точной горячей-формовки и последующей термообработки, работает по принципу чистого изгиба, при котором рычаги отклоняются наружу во время установки, создавая контролируемую силу зажима на подошве рельса. Обозначение SKL обозначает стандартизированный интерфейс с литыми-плечами, обеспечивающими единообразную предварительную нагрузку на протяжении тысяч километров пути.

Технические характеристики:

Параметр	Спецификация	Значение/характеристика
Классификация дизайна	Натяжной зажим V-типа	Двойной-плечо симметрично
Марка материала	Пружинная сталь (например, 38Si7/52CrMoV4)	Предел текучести больше или равен 1200 МПа.
Номинальная сила зажима	За зажим у подножия рельса	9 кН – 15 кН (в зависимости от варианта)
Ход установки	Вертикальное отклонение рычага	18 мм – 25 мм от свободного положения
Стандарт защиты от коррозии	Многослойное-покрытие	Устойчивость к солевому туману Не менее 1000 часов.

Перспектива установки и обслуживания:

Механизм вертикальной вставки:Предназначен для установки с помощью гидравлического или ручного установочного инструмента, который применяет вертикальную силу, сжимая руки наружу в плечевые карманы без необходимости бокового удара молотком.
Конструкция с ограниченным отклонением-:Имеет встроенные-упорные функции, которые предотвращают чрезмерное-сжатие во время установки, обеспечивая постоянную силу зажима независимо от техники работы оператора.
Позитивное запирание:Звуковая и тактильная обратная связь во время установки подтверждает полную посадку рычагов зажима в плечевые фиксаторы, что исключает неоднозначность при проверке на месте.

Техническое обслуживание и эксплуатационная перспектива

Кривая прогрессивной жесткости:Обладает нелинейными-характеристиками пружины, при которых начальный прогиб требует меньшего усилия, а жесткость постепенно увеличивается по мере приближения смещения рельса к максимальному пределу.
Оптимизация бокового ограничения:V-образная геометрия обеспечивает внутреннюю боковую устойчивость, предотвращая склонность рельса к опрокидыванию, не требуя дополнительных компонентов направляющих за пределами плечевого интерфейса.
Высокочастотная-развязка:Масса и геометрия пружины оптимизированы, чтобы избежать резонанса с типичными частотами вибрации,-индуцируемыми поездом, что предотвращает усиление гармоник, которое может ускорить усталость.
