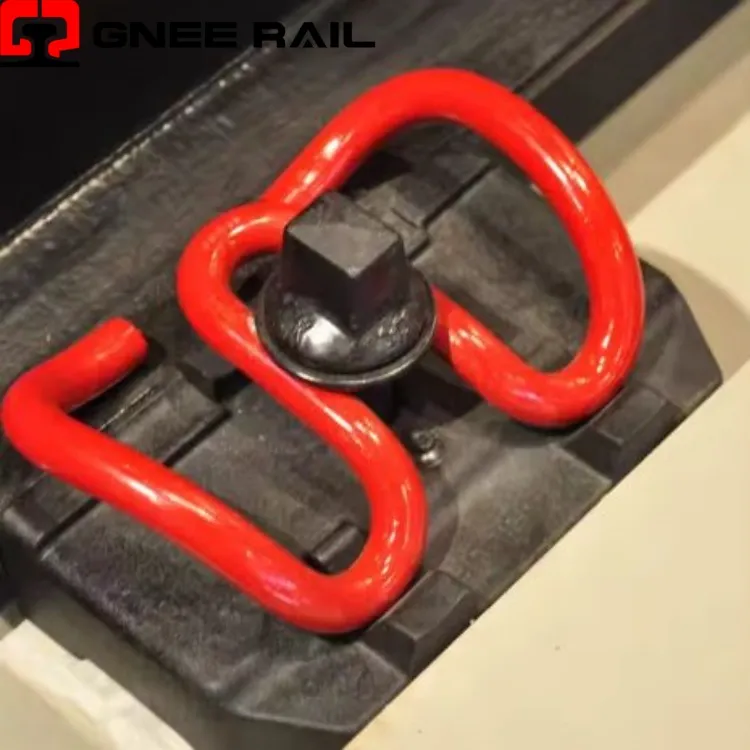

Отслеживание клипов SKL

Железнодорожный зажим используется для крепления рельсов к нижележащей опорной плите вместе с бетонной шпалой. Для крепления направляющих к базовой плите или шпале используются различные типы тяжелых-зажимов, одним из распространенных из которых является зажим E, имеющий форму короткой скрепки для бумаг. Другой вариант — натяжной зажим SKL, который также является наиболее широко используемым типом во всем мире. Другие, такие как KPO Clamp и Nabla Clip, также используются в разных ситуациях.

Описание

Технические параметры

↵

ЖелезнодорожныйСистема крепления SKL CLIP

Железнодорожный зажим SKL — это крепеж из кованой пружинной стали, который действует как упругая двухточечная система крепления рельсов к бетонным шпалам с помощью запатентованного плечевого интерфейса. Его характерная омега--образная корона и расходящаяся конфигурация рычагов создают-эффект самоцентрирования во время установки, обеспечивая симметричную передачу нагрузки на основание рельса. В этом зажиме, разработанном для высокоскоростных-скоростных и тяжелых-перевозок, используется конструкция с контролируемым-моментом, в которой ось изгиба стратегически расположена, чтобы максимизировать накопление упругой энергии и минимизировать постоянную деформацию в течение десятилетий службы.

Технические характеристики:

Атрибут	Техническая деталь	Индикатор эффективности
Метод формирования	Горячая ковка с-контролируемыми размерами	Поток зерна повторяет контуры напряжения
Термическая обработка	Аустемперирование (бейнитное превращение)	Ударная вязкость Больше или равна 50 Дж (Шарпи)
Установочная сила	Требования к вертикальному установочному инструменту	Усилие вставки 15–25 кН
Эластичный диапазон	Максимально допустимый прогиб	До 22 мм без пластической деформации.
Контрольный срок службы	Данные приложений для тяжелых-перевозок	>30 лет или 800 МГТ

Перспектива установки и обслуживания:

Контролируемая закалка:Подвергается изотермической термической обработке, которая создает бейнитную микроструктуру, обеспечивающую превосходную вязкость и устойчивость к распространению трещин по сравнению с обычными мартенситными пружинными сталями.
Управление целостностью поверхности:Последующая-обработка включает в себя контролируемое обезуглероживание и прецизионное шлифование критически важных контактных поверхностей, чтобы устранить источники напряжений, которые могут вызвать усталостные разрушения.
Оптимизация потока зерна:В процессе горячей-ковки структура зерна выравнивается с траекторией напряжения зажима, следуя естественному пути нагрузки от макушки до пят, что повышает долговечность.

Техническое обслуживание и эксплуатационная перспектива

Блокировка плеч:Прецизионные-обработанные карманы в гипсовой повязке-в плече зацепляются за пятку зажима с определенным натягом, создавая жесткую точку реакции, которая предотвращает боковую миграцию при большой кривизне.
Профиль взаимодействия с панелью:Геометрия носка зажима спроектирована таким образом, чтобы давление оказывалось через широкий-изоляционный материал, равномерно распределяя силу по поверхности рельсовой подушки и предотвращая локальное выдавливание подушки.
Возможность удержания манометра:Независимая регулировка левого и правого зажима позволяет точно-настраивать ширину колеи во время установки, не требуя перестановки шпалы.
