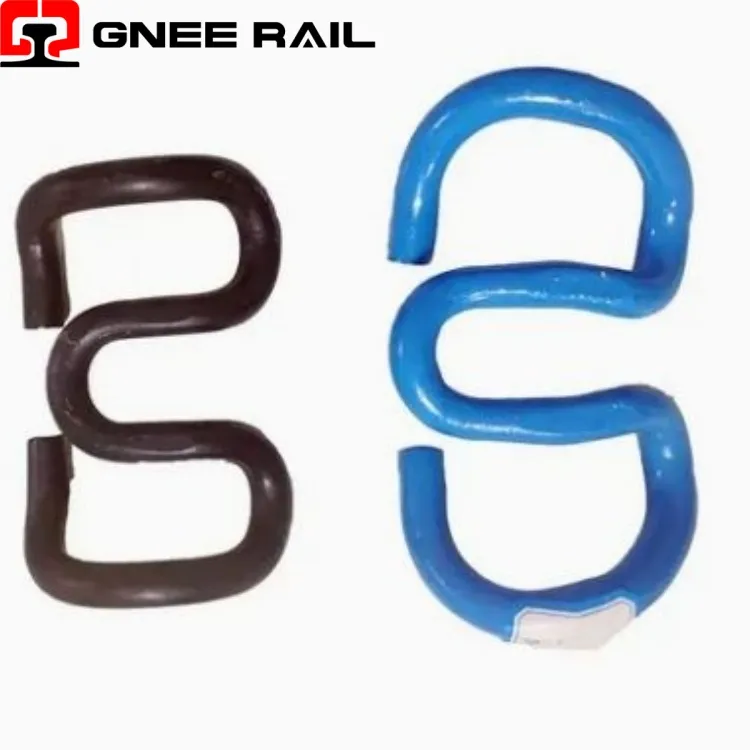

Зажимы SKL из углеродистой стали

Зажимы SKL из углеродистой стали

Железнодорожный зажим используется для крепления рельсов к нижележащей опорной плите вместе с бетонной шпалой. Для крепления направляющих к базовой плите или шпале используются различные типы тяжелых-зажимов, одним из самых распространенных является зажим E, имеющий форму короткой скрепки для бумаг. Другой вариант — натяжной зажим SKL, который также является наиболее широко используемым типом во всем мире. Другие, такие как KPO Clamp и Nabla Clip, также используются в разных ситуациях.
Отправить запрос
Теперь говорите
Описание
Технические параметры

↵Система крепления Rail skl

Railroad Railway Steel Rails SKL Clips

Железнодорожный зажим СКЛ – этоЗастежка из пружинной стали в форме -омеги-, устойчивая к растяжениюкоторый действует черезопределенное упругое отклонение между гипсовым-плечом и натяжным анкером с Т-болтом или винтовым шипом- уникален среди всех рельсовых зажимов, так какединственная конструкция, требующая предварительной-сборки в не-натянутом "припаркованном положении" перед-активацией на площадке,единственный зажим, в котором сила зажима определяется-контролируемым крутящим моментом натяжением резьбы, а не геометрическим отклонением

Технические характеристики:

Режим отказа/ловушка Затронутый вариант Первопричина Сложность обнаружения Последствие
Сползание резьбы дюбеля СКЛ15, СКЛ18 PA66 релаксация под нагрузкой Проверка крутящего момента показывает нормально; сила низкая Rail creep >3 мм/год; Риск потери устойчивости КВР
Отслоение пяточного кармана Цельнобетонные шпалы Замерзание-оттаивание + попадание воды Измеритель ширины кармана Вращение клипа; подъем пальцев ног; перелом ноги
Т-болт, усталость при изгибе СКЛ12 Не-перпендикулярная установка Только контроль угла-крутящего момента Разделение головки болта; выброс клипа
Замена 38Si7 против 60Si2CrA СКЛ12/15 экспорт Мошенничество с сертификатами мельниц РФА идентичный; требуется углерод OES Европа: быстрый износ; Китай: охрупчивание
Несоответствие формы резьбы SKL15 болт/дюбель Путаница M22 и 7/8"-9 UNC Калибр шага резьбы обязателен Перекрестная-поточность; 80 % потерь при выводе-
Замена эксцентрикового пальца регулировка СКЛ12 Не-совместимый с Vossloh источник питания Визуально: центрирование по центру или со смещением Возможность регулировки нуля
Elastic Rail Clamp


Диапазон производительности:

Сползание резьбы дюбеля (невидимое)- Резьба пластиковых дюбелей ослабляется под действием длительной растягивающей нагрузки. SKL15 установлен с моментом 200 Нм → через 5 лет,остаточная сила зажима 12–13 кНнесмотря на то, что проверка крутящего момента показала 200 Нм. Причина: трение увеличилось, а натяжение нет. Для диагностики требуетсятест на взлет-спуска(измерьте силу, когда носок зажима только отделяется от направляющей).



Расширение коррозии пяточного кармана- Вода попала в плечевые карманы (бетонные шпалы). Циклы замораживания-оттаиваниякрая откольного кармана 0,2–0,5 мм/год. Потеря опоры пятки → зажим вращается под нагрузкой → носок поднимается на 0,3 мм/цикл → раздражение при ударе → перелом ноги при 2 м циклах (сертифицировано 5 м). Обнаружение: ширина кармана > номинальной +2 мм.



Техническое обслуживание и эксплуатационная перспектива



  • DIN 17221 и GB/T 1222 Металлургия- Европейский SKL:38Si7(0,35–0,42 % С), ориентирована на пластичность-. Китайский СКЛ:60Si2CrA(0,56–0,64 % C), сосредоточена на силе-.Не эквивалентно. 38Si7 в высокоскоростном-китайском коридоре → быстрый износ пятки (более мягкий). 60Si2CrA в европейском туннеле → риск водородного охрупчивания (более высокая твердость, подверженность охрупчиванию Zn).
  • Путаница с формой резьбы M22- SKL15 указываетM22-6gболт,M22-6Hдюбель. Метрическая грубая:Шаг 2,5 мм. АРЕМА 7/8"-9 UNC:9 дюймов на дюйм (2,82 мм). Ошибка закупки: заказ «М22» у североамериканского поставщика → получает7/8"-9 UNC(наружный диаметр 21,9 мм, шаг 2,82 мм). Сначала зацепляются 3 нити, потом заклинивает. Перекрестная-поточность гарантирована.
  • SKL12 Эксцентриковый штифт Региональная монополия- Боковая регулировка с помощьюэксцентриковый конический штифтявляется собственностьюСистема Vossloh SKL12 Zw700. Идентичный-выглядящий SKL12 других производителей.концентрический штифт→ без регулировки. Заказано как «совместимое с SKL12» → поставляется не-регулируемым → отклонение сайта 100 %.
Railroad Fastener SKL Clip
