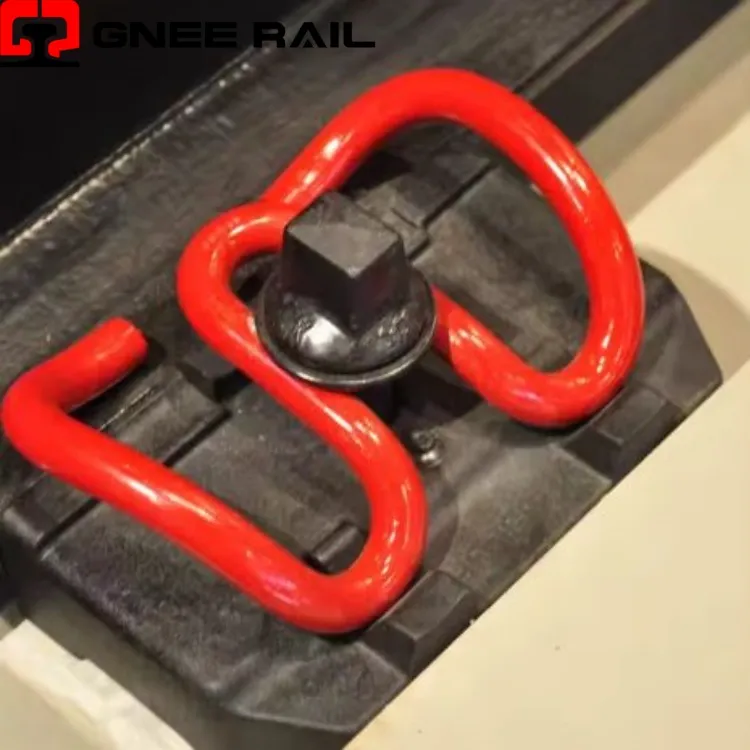

Зажим SKL из углеродистой стали

Железнодорожный зажим используется для крепления рельсов к нижележащей опорной плите вместе с бетонной шпалой. Для крепления направляющих к базовой плите или шпале используются различные типы тяжелых-зажимов, одним из распространенных из которых является зажим E, имеющий форму короткой скрепки для бумаг. Другой вариант — натяжной зажим SKL, который также является наиболее широко используемым типом во всем мире. Другие, такие как KPO Clamp и Nabla Clip, также используются в разных ситуациях.

Описание

Технические параметры

↵Система крепления Rail skl

Железнодорожный зажим СКЛ – этоКрепежный элемент из-устойчивой к растяжению пружинной сталикоторый действует черезопределенное упругое отклонение между неподвижным буртиком и узлом Т-болта с резьбой- уникален среди всех рельсовых скреплений, посколькуединственный клип, требующий двухэтапного монтажа (припаркован → рабочий),единственный зажим, сила зажима которого регулируется крутящим моментом болта, а не только геометриейиединственное семейство зажимов, в котором обозначение варианта прямо указывает номинальную нагрузку на опорную точку в килоньютонах(SKL12=12 кН, SKL15=15 кН, SKL18=18 кН)

Технические характеристики:

Вариант	Номинальная сила	Метод фиксации	Спецификация крутящего момента	Тип плеча	Распространенные последствия-неправильного выбора
СКЛ12	12 кН ±1 кН	Т-болт + гайка на ребристой пластине	150–180 Нм	Утопленный карман, эксцентриковый штифт	Используется в SKL15 плечо → пятка высоко посажена, носок свободный.<2 mm
СКЛ14	12 кН ±1 кН	Четыре винтовых шипа + опорная пластина	150–180 Нм	Свидетельство о выдаче, без регулировки	Устанавливается на направляющую плиты → нет возможности боковой регулировки
СКЛ15	15 кН ±1 кН	Винтовой шип + пластиковый дюбель	180–200 Нм	Бетонный блок В90/В110	Устанавливается в плечо SKL12 → несоответствие пяточного кармана, дребезжит зажим
СКЛ18	18 кН ±1 кН	Винтовой шип + дюбель HDG	200–220 Нм	Усиленный блок для перевозки тяжелых грузов	Замена 60Si2CrA → хрупкое разрушение при -30 градусах
СКЛ-CF	12–15 кН	Изолированный Т-болт	150–180 Нм	Диэлектрическая изолирующая пластина	Установлен стандартный SKL → тяговое замыкание на землю

Диапазон производительности:

Логика парковочного положения- Зажимы SKL собираются на заводе-на шпалах вне-припаркованное положение без натяженияс центральной петлей, приподнятой на 8–12 мм над подошвой рельса. После установки рельса зажимприводной вбок 15–20 ммв рабочее положение, затем натягиваетсяМомент затяжки болта Т-. Этот двухэтапный-метод обеспечивает механизированную укладку со скоростью 1,2 км/день.

Крутящий момент=Сила, а не отклонение- В отличие от E-Clip, где зазор между пальцами определяет силу, сила зажима SKLустанавливается моментом затяжки болтов, а не отклонение зажима. SKL15: требуется 15 кН180–200 Нм (M22 thread). Undertorque (−20 Nm) → creep >3 мм/год. Превышение крутящего момента (+25 Нм) → пластическая текучесть в гнезде болта T- → необратимая потеря силы.

Техническое обслуживание и эксплуатационная перспектива

SKL12 против SKL14 Иллюзия- Оба рассчитаны на нагрузку 12 кН. СКЛ12:безбалластный путь плиты, фиксация Т-болтом, регулировка эксцентриковым штифтом. СКЛ14:поворотные ребристые опорные пластины, крепление четырьмя-винтами, без регулировки. По размерам похож, ногеометрия плечевого кармана отличается. Замена → зажим заедает или имеет боковой люфт 3–5 мм → смещение калибра.
Специфика плечевого блока SKL15- ТребуетсяПлечи бетонных шпал B90/B110с оптимизированным пяточным сиденьем. Установка SKL15 в плечо SKL12 →пятка посажена на 2 мм выше→ зазор между пальцами ног уменьшен на 40 % → прочность зажима составляет 12 кН вместо 15 кН. Признак на местах: рельсовые подъемники зажаты под поездом.
SKL18 Арктический сплав- 54SiCr6 с микро-сплавом V/Nb,не 60Si2CrA. Ошибка закупки: замена 60Si2CrA при -40 градусах → превышена температура хрупкого перехода → зажимные переломы при первом зимнем ударе. РФА обнаруживает Cr, Si;не может обнаружить V, Nb. Сертификат завода обязателен.
