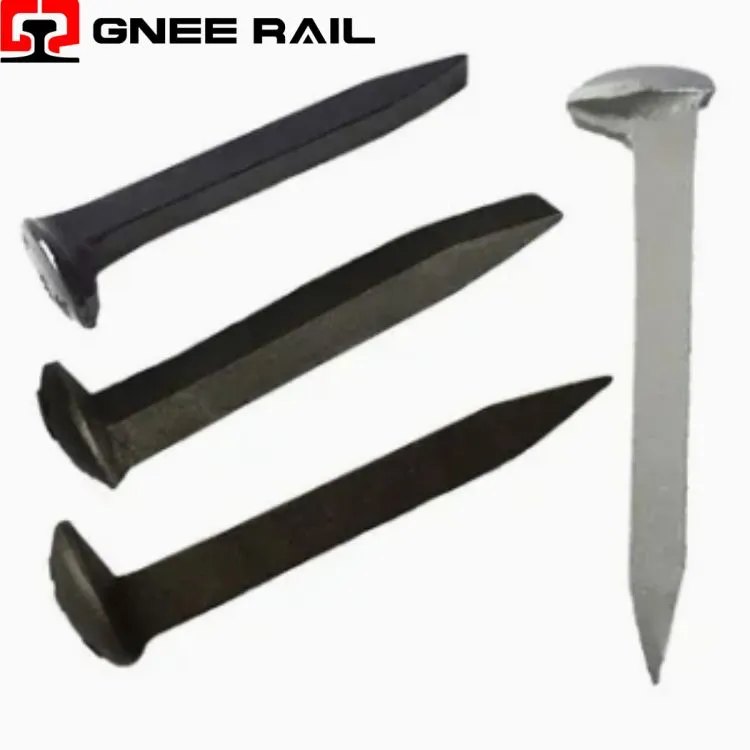

↵Система крепления рельсовых винтовых шипов

Железнодорожный винтовой шип – этокрупноформатная-резьбовая стальная застежкакоторый преобразуеткрутящий момент с предварительным натягом растяжениячерезпластиковый дюбель, заделанный в бетон или древесину- уникален среди всех рельсовых скреплений, посколькуединственное устройство, которое создает силу зажима за счет упругого растяжения болта, а не за счет отклонения пружины,единственный крепеж, остаточное натяжение которого невозможно измерить динамометрическим ключом после 3 месяцев эксплуатациииединственный компонент, у которого поверхность-несущей нагрузки выполнена не из стали-по-стали, а из стали-по-полимеру (PA66/GF)

Технические характеристики:

Параметр	Физический механизм	Типичное значение/порог	Обнаружение поля	Последствие
Форма резьбы PA66	Распределение напряжений	Радиус корня 0,25–0,35 мм.	Калибр резьбы	Острый корень → зачистка резьбы при крутящем моменте 60 %.
Ориентация волокна	Инъекция против механической обработки	Сдвиг 80 против 45 МПа	Только разрушающий тест	Обработанный дюбель → зачистка при 130 Нм против 200 Нм
Мокрая установка	Коэффициент трения	мкм 0,12 сухой; 0,32 влажный	Только крутящий момент (слепой)	40% under-tension; rail creep >3 мм/год
Ползучесть дюбеля	Полимерная релаксация	Потеря 30–35% за 10 лет	Только испытание-на подъем	Крутящий момент читается нормально; напряжение низкое
Коррозия резьбы	Впитывание карбонизации	Питтинг 0,1–0,2 мм/год.	Только удаление	Головка откручивается во время обслуживания
Усталость при изгибе	Напряжение биения резьбы	45–95 МПа; предел 70 МПа	Мониторинг угла крутящего момента-	Разделение головы; нет видимого предупреждения

Диапазон производительности:

Оптимизация формы резьбы PA66- Резьба с шипами не соответствует стандартной метрике ISO.ДИН 7998/ЕН 13481-2указывает:Внутренний угол 60 градусов, радиус корня 0,25–0,35 мм, зазор по боковой поверхности 0,6–0,8 мм.. Цель:распределять напряжение сдвигапо длине дюбеля, избегайтеползучестьсначала занялся нитью. Стандартная резьба болта (острый корень) в дюбеле PA66 → коэффициент концентрации напряжений 4,2 → зачистка резьбы при 60 % расчетного крутящего момента.

Анизотропия ориентации стекловолокна- Дюбеля PA66+30%GFлитьевой-литой. Волокна ориентируютперпендикулярно направлению потокав корнях потока -параллельно плоскости среза. Эта ориентация обеспечиваетмаксимальная прочность резьбы на сдвиг (80–90 МПа). Обработанные дюбели (вырезанные из заготовки) имеютслучайная ориентация волокон→ прочность на сдвиг 45–55 МПа.Визуально идентично; производительность не эквивалентна. Ошибка при закупке: заменены обработанные дюбели → снята резьба при 130 Нм против 200 Нм в спецификации.

Техническое обслуживание и эксплуатационная перспектива

Встроенная коррозия (невидимая)- Бетон щелочной (pH 12–13). Сталь в контакте с бетономпассивирует(0,01 мм/год). НО: вода стекает вниз.спираль резьбыс сиденья рельса. На глубине 20–40 мм pH падает до 9–10 (карбонизация).Начинается активная коррозия in thread roots. Pitting rate: 0.1–0.2 mm/year. Section loss >20% → разрушение при скручивании при снятии. Обнаружение: невозможно; только удаление показывает.
Усталость при изгибе при биении резьбы- Поперечная вибрация седла рельса вызываетпеременный изгибающий моментна стыке головки шипа-хвостовик. Максимальное напряжение изгиба возникает прибиение резьбы (первая полная резьба). Коэффициент напряжений R=−1 (полностью перевернутый). Предел усталости: класс 8.8=70 МПа при 5 млн циклов. Измерение пути: фактическое напряжение 45–95 МПа.50% превышают предел усталости. Failure: head separation, no plastic deformation. Detection: torque-angle monitoring; angle increase >40 градусов указывает на трещину.
