↵Система крепления плеч рельса

Железнодорожное плечо, также известное как плечо рельса или плечо опорной плиты, является важным структурным компонентом интерфейса в современных системах рельсового скрепления. Он служит основным -несущим и-силопередающим элементом, который передает зажимные усилия от упругих рельсовых зажимов на шпалу или путевую плиту, одновременно точно позиционируя и удерживая подошву рельса. Плечи, спроектированные для обеспечения стабильной и долговечной поддержки при динамических нагрузках поездов, являются неотъемлемой частью поддержания устойчивости колеи пути, управления наклоном рельсов (наклона) и обеспечения долгосрочной -целостности рельсового-шпального соединения.

Технические характеристики:

Параметр	Стандартное чугунное плечо	Эластичный полимерный плечо	Сверхпрочный-плечо из кованой стали
Основное приложение	Традиционный путь с балластом и бетонными шпалами	Плиты и зоны, требующие высокой электроизоляции	Коридоры для тяжелых-перевозок, крутые повороты, зоны высокого-воздействия
Основной материал	Чугун с шаровидным графитом (SGI/ковкий чугун)	Полиамид, армированный стекловолокном-(PA-GF)	Кованая легированная сталь
Ключевое преимущество	Высокое соотношение прочности-к-цены, превосходная долговечность	Гашение вибрации, электрическая изоляция, отсутствие коррозии-	Максимальная прочность и износостойкость, минимальная деформация
Типичная система крепления	Pandrol Fastclip, системы электронных зажимов	Серия Vossloh W-14, W-30	Системы типа SKL-, специальные-приложения для тяжелых условий эксплуатации
Рекомендации по техническому обслуживанию	Проверьте наличие трещин/переломов; коррозия на границе шпалы	Мониторинг УФ-деградации, ползучести или растрескивания	Проверьте пластическую деформацию в точках контакта зажима.

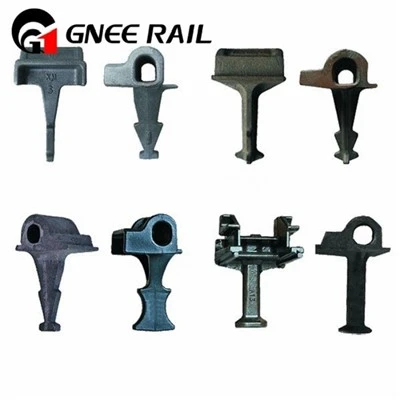

Railway Shoulder For Railway Fastening System

Механический и монтажный аспект

Трехмерное-управление силами: преобразует горизонтальное усилие зажима рельсового зажима в комбинацию вертикального давления на шпалу и бокового удержания подошвы рельса.

Распределение стресса и концентрация: Разработан с особыми радиусами и углами для распределения высоких контактных напряжений от зажима по более широкой площади как шпалы, так и самого зажима, сводя к минимуму пластическую деформацию.

Железнодорожное взаимодействие: Имеет точно обработанный контактный профиль, который надежно удерживает подошву рельса, предотвращая подъем и контролируя угол наклона рельса (обычно 1:40 или 1:20).

Установка, обслуживание и системная интеграция

Фундамент для сборки крепления: действует как точка крепления, к которой подключаются все остальные компоненты (зажим, изолятор, возможная натяжная пластина), определяя геометрию ядра системы.
Спящий интерфейс: Предназначен для встраивания в бетон во время заливки шпал или для надежного крепления к деревянным/стальным шпалам с помощью болтов или клея, обеспечивая постоянное соединение.
Техническое обслуживание манометра: Критически важен для поддержания точной ширины колеи; износ или повреждение направляющей поверхности плеча напрямую приводит к расширению колеи.
Модульная замена: во многих системах изношенные или поврежденные плечи можно заменить по отдельности, не требуя замены всей шпалы, что упрощает-экономическое обслуживание.
