Система крепления зажимов Rail skl

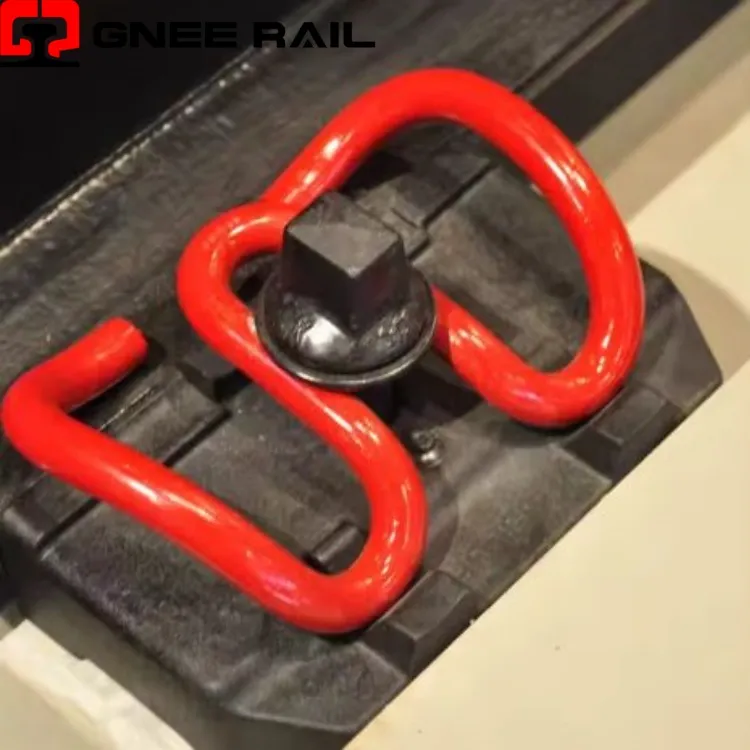

Зажим SKL — это эластичный рельсовый крепеж без-резьбовой конструкции с характерным корпусом с двойной-винтовой пружиной. Изготовленная из высококачественной пружинной-стали, она создает постоянную нагрузку на носок за счет упругого отклонения. Зажим работает с наклонной направляющей пластиной и винтовым шипом, чтобы надежно удерживать подошву рельса на бетонных шпалах. Это стандартная система крепления для современных высокоскоростных-скоростных и тяжеловесных-железных дорог.
Технические характеристики:
| Параметр | Стандартное требование | Типичное значение |
|---|---|---|
| Семейство зажимных типов | серия СКЛ | СКЛ-12/СКЛ-14/СКЛ-21 |
| Диаметр проволоки | Пружинный стальной стержень | 13,0 мм ± 0,2 мм |
| Марка стали | Стандарт EN 10089 | 60Si2CrA / 51CrV4 |
| Защита поверхности | Анти-антикоррозионное покрытие | Оцинкованный/оксид черный |
| Отклонение установки | Рабочее весеннее путешествие. | 11 мм ± 1 мм |
| Минимальная нагрузка на пальцы ног | При заданном отклонении | 10 кН на зажим |
| Максимальная нагрузка на пальцы ног | При заданном отклонении | 14 кН на зажим |
| Требование к усталости | Без перелома | 5 миллионов циклов |
Перспектива установки и обслуживания:
- Устанавливается непосредственно в литые плечи, не требуя специальных адаптеров для направляющих.
- Работает с большинством международных железнодорожных профилей, включая UIC54 и UIC60.
- Требуется определенный угол направляющей пластины, соответствующий уклону основания рельса.
- Совместим как с изолированными, так и с не-изолированными крепежными узлами.
- Стандартные компоненты подходят для нескольких типов шпал от разных поставщиков.
Техническое обслуживание и эксплуатационная перспектива
- Обеспечивает непрерывный зажим при экстремальных изменениях температуры от -40 градусов до +60 градусов.
- Одновременно воспринимает как вертикальные нагрузки на колеса, так и поперечные силы колеи.
- Сохраняет электрическое сопротивление при использовании с изолированными направляющими пластинами.
- Устойчивость к остаточной деформации даже после неоднократных проходов тяжелых осей.
- Не расшатывается под воздействием вибрации в отличие от болтовых механических соединений.
