↵Система крепления рельсовых накладок

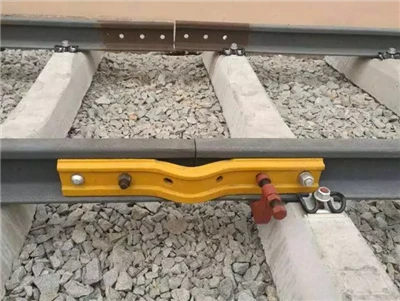

Железнодорожная накладка (также известная как соединительная планка или соединительная планка) — это основной механический компонент, используемый для соединения двух секций конца рельса-с-концом в болтовом соединении рельсов. Обычно он изготавливается из высокопрочной стали методом ковки или прокатки и состоит из пары симметричных металлических пластин, прикрепленных болтами к перемычкам соседних рельсов. Основная функция рыбной пластины –поддерживать соосность рельсов, передавать изгибающие моменты через стык и обеспечивать ограниченную продольную непрерывность.обеспечивая при этом контролируемое тепловое расширение сочлененной гусеницы.
Технические характеристики:
| Особенность | Категория | Конкретная деталь/характеристика | |
|---|---|---|---|
| Основная структурная роль | Инженерное дело | Гибкий соединитель балки на стыках рельсов | |
| Ключевое свойство материала | Производство | Высокая усталостная прочность и вязкость разрушения | |
| Критическое техническое обслуживание | Оперативный | Натяжение и износ болтов на контактных поверхностях | |
| Современное первичное применение | Оперативный | Изолированные швы, компенсаторы, переходные зоны | |
| Эффективность передачи нагрузки | Инженерное дело | Частичная непрерывность (создает «слабое место» на пути) | |
| Типичный режим отказа | Обслуживание | Усталостное растрескивание в отверстиях под болты или превышение пределов износа | |
| Эволюция дизайна | Исторический | От простых плоских пластин к контурным компромиссным секциям |
Механический и монтажный аспект
Механизм передачи нагрузки: Функционирует какгибкий соединитель балкикоторый передает вертикальные изгибающие нагрузки от одного конца рельса к другому за счет сдвига болтов и давления на стенку рельса, эффективно уменьшая неподдерживаемый пролет в стыке.
Сохранение выравнивания: Контурная внутренняя поверхность.позитивно находит и выравниваетголовки и стенки рельсов, сохраняя правильную вертикальную и горизонтальную геометрию в зазоре стыка, несмотря на динамические нагрузки на колеса.
Ограниченное обеспечение непрерывности: Обеспечиваетчастичная, но неполная непрерывностьпо сравнению со сварными соединениями. Жесткость на изгиб накладок значительно ниже, чем у цельного рельса, что создает «мягкое место» на гусенице, которое испытывает более сильное динамическое воздействие.
Установка, обслуживание и системная интеграция
- Вопросы поверхностной инженерии: Может присутствоватьспециализированная обработка поверхностинапример, дробеструйная обработка для создания сжимающих остаточных напряжений, улучшения усталостной прочности в критических точках концентрации напряжений, таких как отверстия для болтов.
- Размерные допуски: Требуетжесткие геометрические допускидля соответствия профиля, выравнивания отверстий и плоскостности, чтобы обеспечить правильную передачу нагрузки и предотвратить преждевременный износ или ослабление болтов.
- Протоколы контроля качества: С учетомстрогий не-неразрушающий контроль (NDT)включая магнитопорошковый контроль или ультразвуковой контроль для обнаружения внутренних дефектов, которые могут привести к сбою в работе-при циклической нагрузке.
