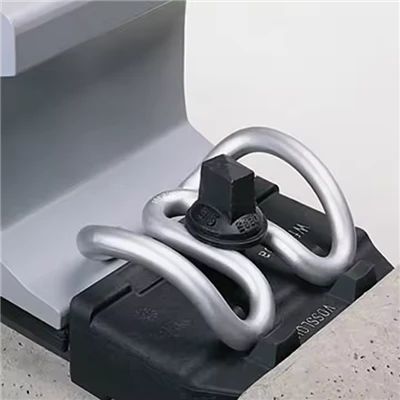

↵Система крепления рельсового зажима skl
Железнодорожный зажим SKL — это высокоэффективный-разработанный в Германии-вариант эластичного рельсового зажима, отличающийся особой геометрической оптимизацией для точного крепления в сложных железнодорожных условиях. Этот зажим создан на основе немецких железнодорожных стандартов (Städtebahn-Länderbahn, где "SKL" обозначает конкретную классификацию типа). Этот зажим изготовлен из пружинной стали из кремний-марганцевого сплава (обычно 60Si2MnA) посредством контролируемого процесса горячей формовки, закалки и отпуска.
Технические характеристики:
| Параметр | СКЛ клип | Быстрый клип (Воссло) | ФК Клип (Пандрол) | Набла Клип |
|---|---|---|---|---|
| Происхождение системы | Немецкий (Deutsche Bahn) | Немецкий (Воссло) | Британский (Пандрол) | Немецкий/Международный |
| Принцип крепления | Эластичный зажим с асимметричной конструкцией ножек. | Эластичный зажим симметричной конструкции. | Эластичный зажим с действием на носок-и-пятку | Принцип обратного-зажима "подъёма" |
| Типичная нагрузка на носок | 10-12 кН | 9-11 кН | 8-10 кН | 11-14 кН |
| Способ установки | Гидравлический пресс с направляющей оснасткой | Ударный инструмент или гидравлический пресс | Ручная забивка с помощью калибратора | Гидравлический пресс в плечо |
| Релаксация после 2×10⁶ циклов | <8% | <12% | <15% | <10% |
| Стандарт испытаний на усталость | ЕН 13481-5 | ЕН 13481-5 | ЕН 13481-5 | ЕН 13481-4 |
| Температурная компенсация | Интегрирован в геометрию зажима | В основном через железнодорожную площадку | Ограниченный | Через дизайн плеча |
| Основное приложение | Высокая-скорость, тяжелые перевозки, метро | Магистральные, тяжеловесные перевозки | Смешанное движение, явка | Направляющая для плит, прямая фиксация |
| Защита от коррозии | Горячее-оцинкование (мин. 80мкм) | Эпоксидное покрытие или оцинковка | Эпоксидное покрытие | Оцинкованный или с покрытием |
| Диапазон жесткости системы | 40-60 кН/мм (с соответствующей накладкой) | 35-55 кН/мм | 30-50 кН/мм | 50-70 кН/мм |
Функциональная и инженерная перспектива
Полная совместимость системы:Зажим SKL предназначен исключительно для использования с соответствующими компонентами системы SKL (плечами, изоляторами, опорными плитами), при этом все элементы спроектированы как единая система, а не как отдельные детали.
Требование к одобрению типа третьей стороной:Перед развертыванием вся система крепления SKL проходит строгие независимые испытания и сертификацию в соответствии с европейскими нормами (EN 13481), проверяя работоспособность в смоделированных экстремальных условиях.
Техническое обслуживание и эксплуатационная перспектива
- Геометрия асимметричного приложения силы:В отличие от симметричных зажимов E-, зажим SKL часто имеет намеренно асимметричную конструкцию опоры, которая оптимизирует угол приложения силы к подошве рельса, повышая эффективность бокового удержания и одновременно снижая нагрузку на материал.
- Калиброванный прогиб-по-коэффициенту нагрузки:Особая кривизна и длина ножек зажима разработаны таким образом, чтобы обеспечить очень линейную зависимость между установленным отклонением и результирующей нагрузкой на носок, обеспечивая предсказуемую и повторяемую эффективность зажима.
- Интегрированная геометрия сиденья:Зажим имеет точно сформированные контактные поверхности, а иногда и канавки, которые входят в соответствующие элементы на плече SKL, создавая «заблокированный» интерфейс, предотвращающий вращение или смещение во время эксплуатации.
