Описание
Технические параметры
↵

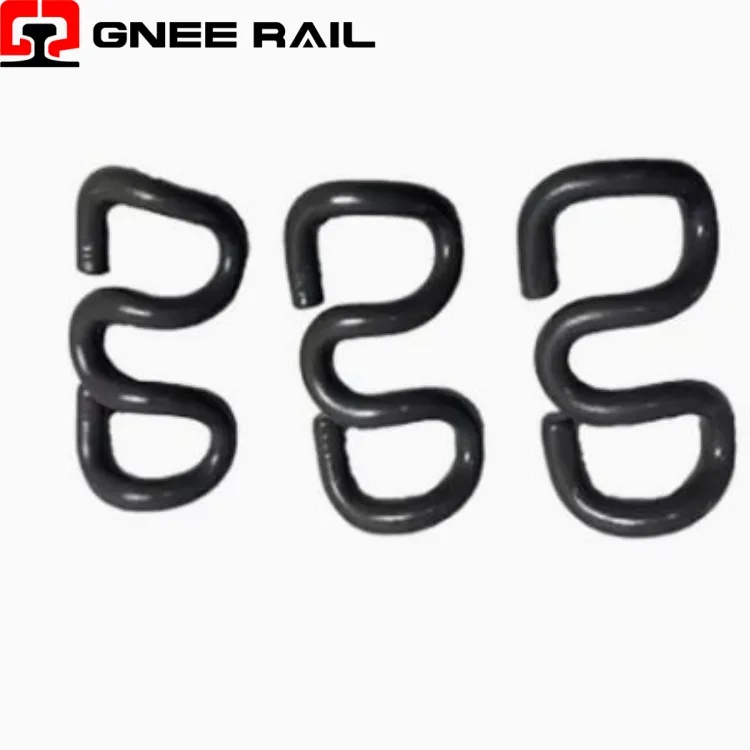

ЖелезнодорожныйСистема крепления SKL CLIP
Семейство SKL Clip представляет собой инженерный ответ на растущие требования современного железнодорожного транспорта. В каждой итерации-от SKL 12 до SKL 24 материал и геометрия масштабируются в соответствии с интенсивностью движения: более толстая проволока для более тяжелых нагрузок, оптимизированная кривизна для большего отклонения, усовершенствованная металлургия для увеличения усталостного срока службы.
Технические характеристики:
| Параметр | СКЛ 12 | СКЛ 14 | СКЛ 21 | СКЛ 24 |
|---|---|---|---|---|
| Диаметр проволоки | 12 мм | 14 мм | 21 мм | 24 мм |
| Диапазон нагрузки на носок | 7–9 кН | 9–11 кН | 11–14 кН | 14–18 кН |
| Марка материала | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| Усталость жизни | >3М циклов | >3М циклов | >5 миллионов циклов | >5 миллионов циклов |
| Основное приложение | Легкорельсовый транспорт/Метро | Смешанный трафик | Высокая-скорость | Тяжелый груз |
| Способ установки | Ручной рычаг | Гидравлический | Гидравлический | Гидравлический |
| Вес за штуку | ~0,8 кг | ~1,1 кг | ~2,3 кг | ~3,1 кг |
Перспектива установки и обслуживания:
- Обезуглероживание поверхности строго контролируется<0.1mm depth to prevent fatigue crack initiation.
- Чистота включений контролируется с помощью ультразвукового контроля, чтобы гарантировать целостность материала на микроскопическом уровне.
- Измельчение зерна оптимизировано для сбалансированной прочности (1400–1600 МПа на растяжение) и пластичности по всему поперечному-сечению.
Техническое обслуживание и эксплуатационная перспектива
- Соотношение длины ног точно рассчитано для максимального накопления энергии на миллиметр отклонения.
- Момент инерции поперечного- сечения варьируется по длине зажима для постепенного распределения напряжения под нагрузкой.
- Геометрия контактной поверхности точно соответствует радиусу подошвы рельса, что обеспечивает равномерную передачу давления без точечной нагрузки.
- Расположение нейтральной оси обеспечивает полное упругое восстановление после экстремальных нагрузок до 150 % расчетного отклонения.
