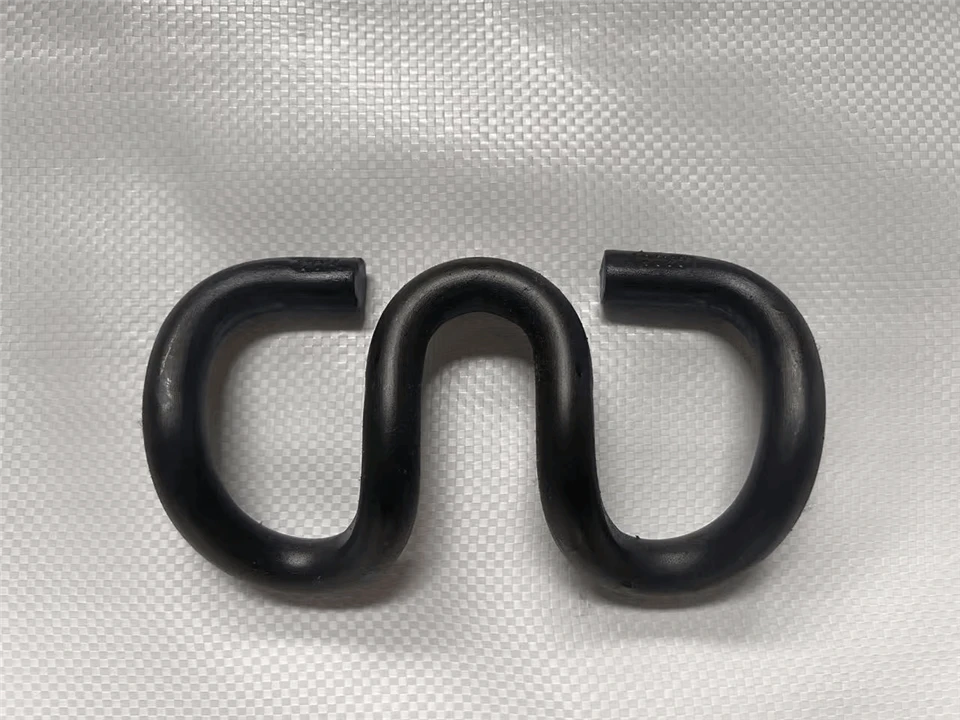

↵Система крепления рельсов SKL с зажимами
Железнодорожный зажим SKL (Spring Klip Lock) представляет собой специализированную категорию систем крепления прямой фиксации, предназначенную в первую очередь для встроенных железнодорожных систем в сетях городского транспорта и на путях высокой-прецизионной точности. Этот тип зажима, изготовленный из пружинной стали из хром-ванадиевого сплава (обычно 50CrV4), использует уникальный механизм двойной-функции, сочетающий вертикальную эластичность с горизонтальным фиксирующим действием. В отличие от обычных зажимов E-, зажимы SKL имеют асимметричную геометрию со встроенными фиксирующими выступами, которые зацепляются со специально разработанными плечевыми блоками на бетонных шпалах, создавая отказоустойчивое-соединение, которое сохраняет положение рельса в экстремальных динамических условиях, одновременно обеспечивая контролируемое продольное перемещение для управления тепловым расширением.
Технические характеристики:
| Параметр | Стандартный зажим SKL | Сверхмощный-зажим SKL | Низкопрофильный-клип SKL | Изолированный зажим SKL |
|---|---|---|---|---|
| Марка стали | 50КрВ4 (АН) | 60SiCr7 (EN) | 54SiCr6 (EN) | Полимерный композит 50CrV4 + |
| Нагрузка на носок (вертикальная) | 12,5±1,5 кН | 16,0±2,0 кН | 9,5±1,0 кН | 11,0±1,5 кН |
| Запирающая сила (горизонтальная) | 22-28 кН | 30-38 кН | 18-22 кН | 20-25 кН |
| Угол установки | 25 градусов ±2 градуса | 28 градусов ±2 градуса | 22 градуса ± 2 градуса | 25 градусов ±2 градуса |
| Вес клипа | 3,2-3,6 кг | 4,1-4,5 кг | 2,4-2,8 кг | 3,4-3,8 кг |
| Усталостный срок службы (циклы) | 7×10⁶ | 5×10⁶ | 8×10⁶ | 6×10⁶ |
Механизм блокировки и динамическая устойчивость
Положительная механическая блокировка: Встроенные стопорные проушины входят в прецизионные-отлитые углубления в бетонных шпалах, предотвращая подъемную силу, превышающую 45 кН на узел зажима.
Двухосевое-управление усилием: Отдельные пружинные рычаги обеспечивают вертикальную нагрузку на носок (10-14 кН), в то время как фиксирующий механизм удерживает боковое удержание до горизонтальной силы 25 кН.
Интеграция гашения вибрации: Запатентованные полимерные вставки между зажимом и основанием направляющей снижают передачу высокочастотной-вибрации на 60–70 % в диапазоне 100–500 Гц.
Металлургическое машиностроение и точность производства
- Состав высокоэффективного-сплава: Сталь 50ХВ4 (0,47-0,55% С, 0,90-1,20% Cr, 0,10-0,20% V) обеспечивает оптимальный баланс прочности (1500-1700МПа UTS) и ударной вязкости.
- Прецизионная термо-механическая обработка: Контролируемая ковка при температуре 850-950 градусов с последующим отпуском обеспечивает бейнитную микроструктуру с превосходной усталостной стойкостью.
- Система поверхностной инженерии: Многоэтапная-обработка, включающая фосфатирование, гальваническое покрытие цинком-никелем (12-15 мкм) и микрокапсулированное смазочное покрытие.
