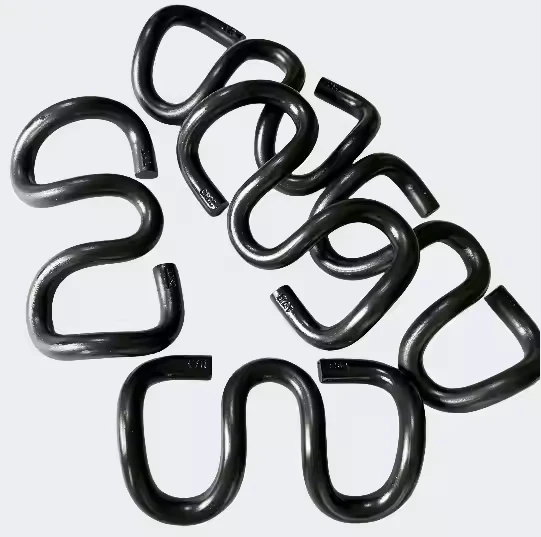

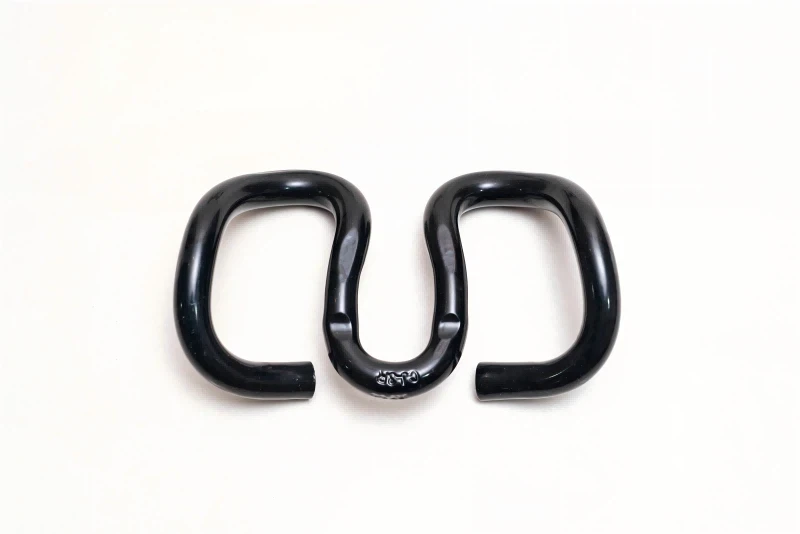

Железнодорожные зажимы SKL - Классификация моделей и совместимость путевых систем
| Модель СКЛ | Диаметр проволоки (мм) | Применимый тип трека | Совместимый рельс (кг/м) | Основные размеры (мм) | Соответствующие компоненты крепежа | Момент затяжки (Н·м) | Теоретический вес (г/шт.) |
|---|---|---|---|---|---|---|---|
| СКЛ 1 | 13 | Региональные пассажирские железные дороги | 43, 50 (МСЖД 54) | Рост: 38; Ширина открытия: 18; Толщина ножки: 5,2 | Опорная пластина (Q235); Накладка на рельс (EPDM, 8 мм) | 35–45 | 480 |
| СКЛ 3 | 13 | Тяжелые-грузовые железные дороги | 60 (МСЖД 60), 75 | Рост: 42; Ширина открытия: 20; Толщина ножки: 5,5 | Опорная плита-для тяжелых условий эксплуатации (Q345); Амортизирующая-подушка (SBR, 10 мм) | 45–55 | 490 |
| СКЛ 12 | 14 | Городское метро (главная линия) | 50, 60 (стандарт ГБ) | Высота: 40; Ширина открытия: 19; Толщина ножки: 5,8 | Изолированная опорная пластина (PA66+GF30); Изолятор (керамика, 5мм) | 40–50 | 530 |
| СКЛ 14 | 14 | Высокоскоростная-железная дорога (250–300 км/ч) | 60 (UIC 60), CRH Rail | Рост: 45; Ширина открытия: 21; Толщина ноги: 6,0 | Прецизионная опорная плита (Q355B); Высокая-эластичная подушечка (силикон, 6 мм) | 50–60 | 580 |
| СКЛ 24 | 12 | Горнодобывающие железные дороги | 30, 43 (тяжелый-режим) | Рост: 35; Ширина открытия: 17; Толщина ножки: 4,8 | Антикоррозионная-основательная пластина (горячее-оцинковывание); Износостойкая-прокладка (нейлон, 7 мм) | 30–40 | 420 |
Железнодорожные зажимы SKL - Проверка материала и производительности
| Марка материала | Химический состав (ключевые элементы, мас. %) | Производственный процесс | Обработка поверхности | Элемент теста производительности | Стандарт тестирования | Критерий приемки |
|---|---|---|---|---|---|---|
| 60Si2MnA | С: 0,56-0,64; Си: 1,50-2,00; Мн: 0,60-0,90 | Волочение проволоки → Холодная гибка → Закалка (860-880 градусов) + Закалка (420-440 градусов) | Горячее-оцинкование погружением (толщина более или равна 80 мкм) | 1. Упругая деформация; 2. Утомительная жизнь | ГБ/Т 1222; ГБ/Т 3075 | 1. Остаточная деформация Менее или равна 0,5 мм (5000 циклов); 2. Усталостный срок службы больше или равен 10⁷ циклам. |
| 55SiMnMo | С: 0,52-0,60; Си: 0,60-0,90; Мн: 1,00-1,30; Пн: 0,15-0,25 | Горячая ковка → Формирование → Закалка (850-870 градусов) + отпуск (400-420 градусов) | Покрытие Dacromet (толщина более или равна 12 мкм) | 1. Предел прочности; 2. Коррозионная стойкость | DIN 17221; ИСО 9227 | 1. Предел прочности при растяжении больше или равен 1450 МПа; 2. Солевой туман. Срок службы больше или равен 600 ч (без красной ржавчины). |
| АИСИ 9260 | С: 0,56-0,64; Си: 1,80-2,20; Мн: 0,70-1,00 | Прецизионная холодная прокатка → Гибка с ЧПУ → Снятие напряжения (380-400 градусов) | Цинк-никелирование (10–12 мкм) | 1. Твердость; 2. Ударная вязкость | АСТМ А913; АСТМ Е23 | 1. Твердость HRC 46-51; 2. Ударная вязкость Не менее 55 Дж (-20 градусов). |
| СУП9 | С: 0,56-0,64; Си: 1,50-2,00; Мн: 0,60-0,90 | Волочение проволоки → Термическая обработка → Гибка → Дробеструйная обработка | Черный оксид + масляное покрытие | 1. Шероховатость поверхности; 2. Размерный допуск | ДЖИС Г4801; ДЖИС B0601 | 1. Шероховатость поверхности Ra Меньше или равна 3,2 мкм; 2. Отклонение размеров ± 0,3 мм. |
