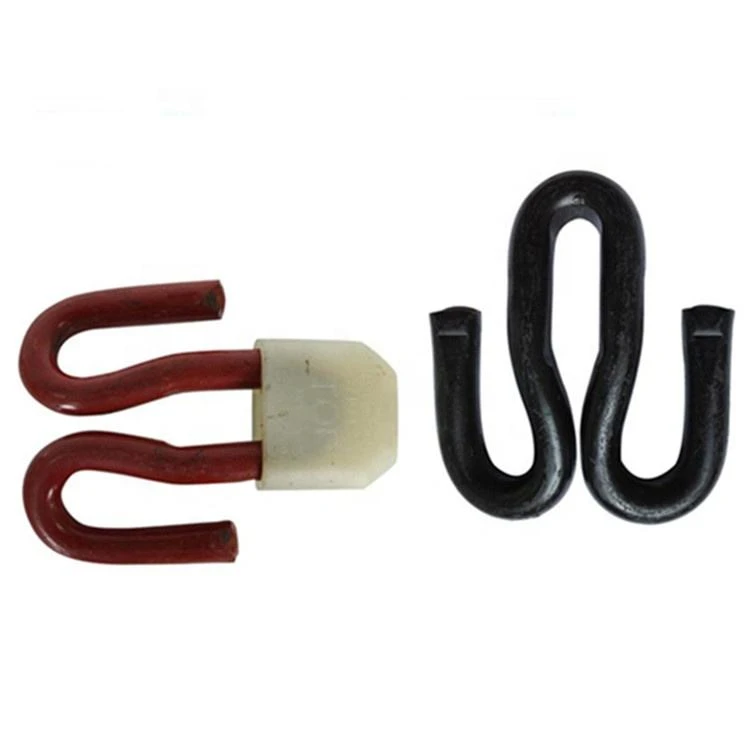

Стальной железнодорожный быстрый зажим

Железнодорожный зажим используется для крепления рельсов к нижележащей опорной плите вместе с бетонной шпалой. Для крепления направляющих к базовой плите или шпале используются различные типы тяжелых-зажимов, одним из распространенных из которых является зажим E, имеющий форму короткой скрепки для бумаг. Другой вариант — натяжной зажим SKL, который также является наиболее широко используемым типом во всем мире. Другие, такие как KPO Clamp и Nabla Clip, также используются в разных ситуациях.

Отправить запрос

Теперь говорите

Описание

Технические параметры

Технические характеристики железнодорожных зажимов

Модель клипа	Твердость (HRC)	Вес устройства (кг)	Зажимное усилие (кН)	Усталость жизни	Обработка поверхности	Допуск размера
ФК-16	44 - 48	0.52	9.0 - 11.5	5 миллионов циклов (без переломов)	Покрытие Дакромет	±0,3 мм
ФК-18	45 - 49	0.68	11.0 - 14.0	5 миллионов циклов (без переломов)	Горячая-оцинковка	±0,3 мм
ФК-20	46 - 50	0.85	13.5 - 16.5	4 миллиона циклов (без переломов)	Черный оксид + масло	±0,4 мм
ФК-22	43 - 47	1.02	15.0 - 18.0	4 миллиона циклов (без переломов)	Гальванический цинк	±0,4 мм
ФК-Свет	42 - 46	0.38	6.5 - 8.5	3 миллиона циклов (без переломов)	Пассивированный	±0,3 мм

Применение и совместимость железнодорожных зажимов

Модель клипа	Применимый тип рельса	Подходящая система крепления	Целевые сценарии	Стандарт соответствия	Требования к установке
ФК-16	МСЖД 54/50 кг/м	Пандрол PR700	Региональные пассажирские железные дороги, ветки	ЕН 13146-4	Крутящий момент: 45 - 55 Н·м
ФК-18	МСЖД 60 / 60 кг/м	Воссло 300-1	Высокоскоростные-железные дороги (скорость менее или равна 250 км/ч), тяжеловесные-грузовые перевозки	DIN 17221	Крутящий момент: 55 - 65 Н·м
ФК-20	115РЭ / 75 кг/м	Крепление КЛП	Тяжелые-линии перевозки угля, промышленные железные дороги	АРЕМА	Крутящий момент: 65 - 75 Н·м
ФК-22	Крановый рельс R65/R75	Промышленный крепеж на заказ	Портовые дворы, горнодобывающие железные дороги, контейнерные терминалы	ГБ/Т 1222	Крутящий момент: 70 - 80 Н·м
ФК-Свет	Легкорельсовый транспорт R40 / R50	Системы крепления трамвая	Городские трамваи, легкое метро, туристические железные дороги	БС 970	Крутящий момент: 35 - 45 Н·м
