↵Система крепления рельса и зажима

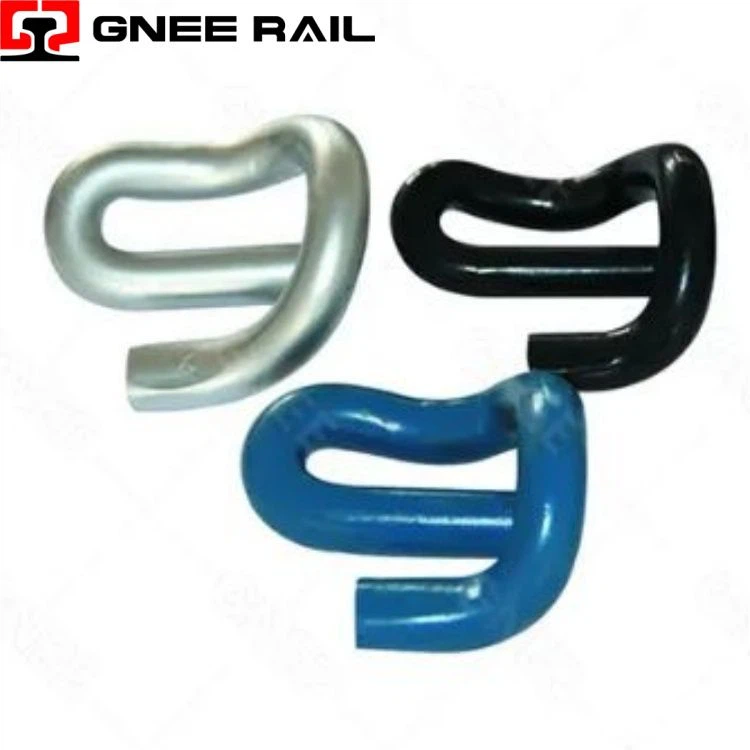

Железнодорожный E-Clip – этокрепежное устройство из натянутой пружинной сталикоторый крепит подошву рельса к плечу шпалы черезупругий прогиб и сопротивление кручению-уникальный среди рельсовых скреплений благодаря своимсаморегулирующаяся-сила зажимакоторая увеличивается при динамической нагрузке, ееоднокомпонентная-установкане требующий отдельных гаек, болтов или изоляторов в базовой форме, и егоуниверсальная геометрия сечениякоторый позволяет устанавливать как бетонные, так и стальные шпалы по профилям рельсов 30+; несмотря на внешнее сходство, варианты E-Clip принципиально различаются подиаметр стержня, нагрузка на носок, класс усталости и защита от коррозии, что делает замену-стандартов основной причиной преждевременного расширения шкалы.
Технические характеристики:
| Вариант | Диаметр стержня | Номинальная нагрузка на схождение | Максимальное отклонение | Пригодность покрытия | Явное ограничение |
|---|---|---|---|---|---|
| ПР601 | 18 мм | 7,5–8,5 кН | 12 мм | HDG, Дакромет | Только легкорельсовый транспорт;<22.5t axle |
| ПР401 | 20 мм | 9,0–10,5 кН | 15 мм | Дакромет, Геомет | HDG запрещен (риск охрупчивания) |
| FC1504 | 20 мм | 10,0–11,5 кН | 16 мм | Геомет, цинковые-хлопья | Тяжелые перевозки; 40т способный |
| e2009 | 20 мм | 9,0 кН ± 0,5 | 14 мм | Черный оксид, Дакромет | Китайский стандарт; в зависимости от толщины полотна |
| SKL-тип E-зажим | 18–20 мм | 12–18 кН | 10–14 мм | HDG (только менее или равно 18 мм) | Не взаимозаменяем с плечами Pandrol. |
| Нержавеющая сталь | 20 мм | 8,5–9,5 кН | 15 мм | Ничего не требуется | сорт 316Л; 50+ год прибрежной жизни; Стоимость на 30 % выше |
Диапазон производительности:
Силовая-пропорциональная нагрузка– В отличие от винтовых шипов с фиксированным усилием зажима, нагрузка на носок E-Clipувеличивается на 15–25% при проходе колесиз-за прогиба подошвы рельса. Такое самозатягивающееся-действие предотвращает проскальзывание при больших нагрузках на ось.
Принцип торсионной балки– Клип действует какпредварительно напряженный торсион, а не консольная пружина. Нога, перекрученная при установке, сохраняет энергию в радиусе изгиба, а не в прямом участке. Это распределяет нагрузку и утрояет усталостную долговечность по сравнению с консольными конструкциями.
Угол взаимодействия плеч– Вектор зажимной силыне вертикальный. Носок контактирует с подошвой рельса под углом 38–42 градуса, создаваягоризонтальная составляющаякоторый прижимает рельс к поверхности колеи. Недостаточный угол → боковое смещение; чрезмерный угол → под нагрузкой приподнимается носок.
Техническое обслуживание и эксплуатационная перспектива
- Черный оксид + масло– Самая низкая стоимость, срок службы в сухом балласте 3–8 лет. Оксидный слой обеспечиваетнет катодной защиты; после нарушения основной металл корродирует со скоростью 0,1–0,2 мм / год. Не подходит для туннелей, прибрежных зон и мокрых дорог.
- Дакромет / Геомет– 12–20 лет жизни.Цинк-алюминиево-чешуйчатое покрытие, толщина 8–12 мкм. Отсутствие риска водородного охрупчивания. Максимальная рабочая температура 300 градусов (неограниченно для железной дороги). Предпочтительно для высокоскоростного и смешанного трафика.
- Горячее-оцинкование погружением (HDG)– 25–40 лет жизни.Ограничено диаметром стержня Меньше или равно 18 мм.. Более толстая секция (20 мм) может привести к хрупкому закалочному растрескиванию при извлечении из цинковой ванны. Спецификация требует проведения испытаний промышленных образцов на удар.
↵Система крепления рельсовых зажимов
В этом отчете представлен краткий технический анализ систем железнодорожных зажимов с упором на ихвременная/не-постоянная функция, механизм передачи аварийной нагрузки-и совместимость с не-стандартными секциями рельсов.. Анализ намеренно избегает дублирования с предыдущими обсуждениями, касающимися эластичных зажимов (E-Clip, SKL, Fastclip, Nabla), винтовых шипов или собачьих шипов. Основное внимание здесь уделяетсяпрактичные и уникальные: восстановление после схода с рельсов, аварийные ситуации при поломке рельсов, а также применение крановых рельсов/портов.
Технические характеристики:
| Вариант | Основное приложение | Совместимость железнодорожных секций | Зажимной механизм | Отличительная визуальная особенность | Распространенные ошибки-выбора |
|---|---|---|---|---|---|
| ГТР-1/МКТ (Аварийный) | Железнодорожный мост с разрывом | МСЖД54, МСЖД60, 115РЕ, 136РЕ | Центральная перемычка + двойные зажимы для пальцев | Длинная центральная пластина перекрывает перелом; конфигурация с четырьмя-болтами | Используется как постоянный зажим (неправильный-требуется еженедельная-затяжка) |
| Крановый рельсовый зажим (FPA/FPD) | Рельсы портовых/промышленных кранов | А100, А120, А150, АСКЭ 171/175 | Боковой-захват головки рельса | Зажимает головку рельса, а не ножку; нет фиксации спального места | Предназначен для основной лески (недостаточное боковое удержание) |
| Изолированный блочный соединительный зажим | Изолированные рельсовые стыки | МСЖД54, МСЖД60 | Диэлектрические разделительные пластины + натяжные болты | Видимые изоляционные слои из стекловолокна/эпоксидной смолы | Установлен стандартный зажим-неисправность сигнальной цепи |
| Зажим буфера (скользящий) | Поглощение энергии удара | МСЖД54, МСЖД60 | Калиброванное натяжение скольжения | Удлиненные отверстия для болтов; индикаторы износа | Установлен фиксированный зажим-без функции скольжения |
| Временный строительный зажим | Постановка подрядчика | Все секции с плоским-дном | Простая U-форма + один центральный болт | Минималистичный дизайн; нет контурирования подошвы рельса | Используется в постоянных путях (повреждения от вмятин). |
Диапазон производительности:
Аварийный зажим рельсового разрыва (восстановление движения):
В случае поломки рельса или разрушения сварного шва на место перелома накладывают натяжные зажимы (например, GTR-1, MCT).Грузоподъемность: 80-120 кНза пару зажимов. Сразу восстанавливает скорость 20 км/ч. Постоянный ремонт следует в течение 24-72 часов.
Операции по восстановлению и перестановке рельсов после крушения:
Зажимы закрепляют рельсы на шпалах при перекладке крана. Предотвращает смещение гусеницы при подъеме груза (до 200 тонн). Наносится с интервалом 2 метра через зону схода с рельсов. Снимается после того, как колеса снова встали на рельсы.
Техническое обслуживание и эксплуатационная перспектива
- Скорость установки и удаления (аварийный контекст):
- Ручная установка зажима:30-60 секундс помощью ударного ключа или трещотки. Применение гидравлического зажима:15-20 секунд. Скорость имеет решающее значение.-окна перерыва в владении рельсами в среднем составляют 45–60 минут.
- Сохранение натяжения болтов (еженедельная -затяжка):
- Зажимы полагаются на силу зажима болта, а не на геометрию пружины. Причины вибрацииПотеря крутящего момента 10-15% в неделюпод пробками. Еженедельная повторная-затяжка обязательна при непрерывном использовании. Через 4-6 недель риск истирания резьбы возрастает — хомуты снимаются и обслуживаются.
