Описание
Технические параметры

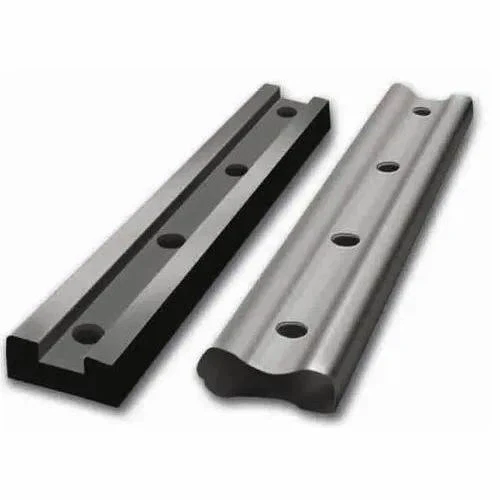

Железнодорожная рыбная тарелка / спецификация сплайсинга
| Функция / аспект | Описание и основная функция | Типы и дизайнерские вариации |
|---|---|---|
| Первичное имя | Рыбная тарелка (Великобритания/Содружество) | Splice Bar (Северная Америка) |
| Типичный материал | Средняя углеродистая сталь или высокопрочная сплава (HSLA) сталь. | Часто теплоте - обработан для повышения прочности и износостойкости. |
| Отверстия для болтов | Обычно 4 или 6 отверстий для рыбных болтов. Конструкция отверстия имеет решающее значение, чтобы избежать концентраций напряжения. | Овальные отверстия: позволяйте термическому расширению/сокращению рельсов. Круглые отверстия: используются с плечами болтами для управления силой зажима. |
| Общие типы | 1. Стандартная рыбная пластина: для большинства общих железнодорожных суставов. | 2. Компрометируйте рыбную плиту: используется для соединения двух разных железнодорожных секций (например, UIC 54 до UIC 60). |
| Специализированные типы | 4. Изолированная рыба пластинка: имеет изоляционные материалы, чтобы разбить электрическую непрерывность для передачи сигналов цепи дорожки. | 5. Heavy - Duty / Arefficed Fish Plate: толще и сильнее для High - зоны напряжения, такие как суставы, приближающиеся к B |
Ключевые функции и важность:
- Поддерживать выравнивание:Основная работа состоит в том, чтобы удерживать два железнодорожных конца в идеальной вертикальной и горизонтальной выравнивании, чтобы обеспечить плавную и безопасную поездку.
- Переносить нагрузку:Он передает нагрузку колеса от одной рельсовой секции в другую, сводя к минимуму удар и опускается в соединение.
- Сопротивляться силам:Он должен противостоять изгиб и сдвига, вызванные прохождением поездов.
- Приспособитесь к расширению:Конструкция (особенно отверстия для овальных болтов) позволяет соединению расширять и сжиматься с изменениями температуры, не создавая опасных внутренних напряжений.
