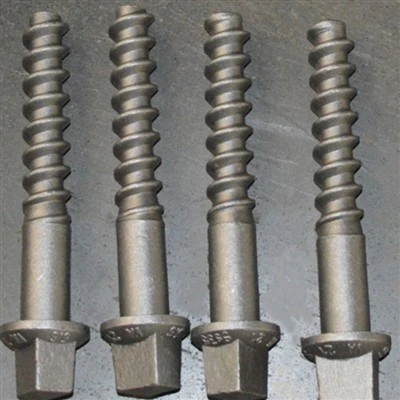

Система крепления рельсовых винтовых шипов
Механический крепеж с резьбой, предназначенный для соединения рельсов-с высоким натяжением-с-шпалами, обеспечивает исключительное сопротивление-выдергиванию и устойчивость к вибрации благодаря установке с-контролируемым крутящим моментом. Предназначен для постоянных и полупостоянных путевых систем, требующих точного крепления.
Технические характеристики:
| Параметр | Крутящий момент-Класс T-Серия | Якорная серия-класса А- | Изолированная серия I- |
|---|---|---|---|
| Спецификация резьбы | ИСО 898-1 М24×180 (8,8) | DIN 933 М30×220 (10,9) | M24×180 с втулкой PA66 |
| Геометрия привода | Шестигранная головка DIN 6912 | Внешний шестигранник DIN 931 | Шестигранная розетка с изолятором |
| Конструкция хвостовика | Полная резьба + пилотная точка | Неполная резьба + анкерная канавка | Полная резьба + диэлектрический слой |
| Марка материала | Легированная сталь 40Cr | 42CrMo4, высокая-прочность на растяжение | Сердечник из нержавеющей стали 304 |
| Поверхностная инженерия | Механическое цинкование | Горячее-оцинкование + пассивация | Электрополировка + пропитка ПТФЭ |
| Коэффициент выхода крутящего момента | 0.85 ±0.05 | 0.90 ±0.03 | 0.80 ±0.05 |
| Единица массы | 0,62 кг | 1,15 кг | 0,71 кг |
Ключевые особенности:
Крутящий момент-Точность предварительной нагрузки:Калиброванный шаг резьбы обеспечивает точную передачу усилия зажима.
Топология защиты-вибрации:Специально разработанный профиль резьбы с фиксирующей микроструктурой
Состояние-Адаптивных покрытий:Многослойные-поверхностные системы для решения конкретных экологических задач
Интеллект установки:Цветные-индикаторы крутящего момента и калибровочные отметки,-выгравированные лазером
Совместимость спальных мест:Оптимизирован для бетонных, композитных и стальных шпал.
Прослеживаемость жизненного цикла:Маркировка головы с помощью QR-кода для цифровых записей технического обслуживания
Приложения:
- Магистральные шпалы из предварительно напряженного железобетона
- Постоянные сооружения-тяжеловесных горнодобывающих путей
- Крепления компенсационного шва и мостового настила
- Секции изоляции электрифицированных коридоров
- Зоны, чувствительные к повышенной вибрации-гусеницы
- Модернизация усиления существующих систем крепления
