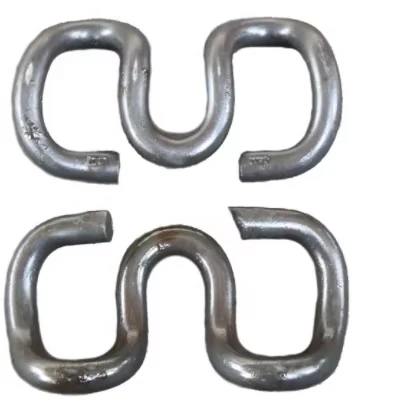

Железная дорога SKL15

Рельсовые зажимы SKL - это тип упругого крепежного застежка, широко используемых на немецких железных дорогах для обеспечения безопасности рельсов и обеспечения безопасности поезда. Зажимы SKL генерируют давление зажима за счет изгиба и скручивания, эффективно соединяющих рельсы и спальные, предотвращая продольное и боковое движение рельса относительно спящего и поглощая энергию удара проезжающих транспортных средств, обеспечивая ударный эффект.

Отправить запрос

Теперь говорите

Описание

Технические параметры

SKL15 Elastic Rail Clip

Категория	Параметр	Спецификация	Стандарт/значение
Основная информация	Тип	Высокий эластичный рельсовый клип (немецкий стандарт)	DIN 45672-3, EN 13481-5
	OEM -эквивалент	Vossloh Skl15, Schwihag Skl15	TSI сертифицирован
Дизайн функции	Форма	Асимметричная пружинная сталь конструкция	Оптимизирован для нагрузки на 15 кН.
	Метод установки	Инструмент гидравлического прессы (SKL-Tool)	30 сек/клип
Производительность	Зажимная сила	15 кН (± 1 кН) при отклонении 12 мм	EN 13146-5 Протестировано
	Боковое сопротивление	50 кН за точку крепления	UIC 865 соответствует
	Усталостная жизнь	>4 миллиона циклов (2,5 × проектная нагрузка)	DIN 45672 Сертифицирован
Материалы	Клип сталь	60si2cra Spring Steel (EN 10089)	Сила урожайности: больше или равна 1100 МПа
	Поверхностная обработка	Горячий оцинкован (Znal15, 80-120 мкм)	ISO 1461
Установка	Совместимые железнодорожные профили	UIC 60, ETRMS 54, S49, CHN60	Профиль сопоставлен
	Типы спящих	Бетонные шпалы (B90/B110) с плечами	EN 13230
	Температурная диапазон	-50°C to +90°C (maintains >Нагрузка 85%)	EN 13481-5
Приложения	Высокоскоростная железная дорога	Без балласта треки (например, Rheda 2000, Bögl Slab)	Максимальная скорость: 350 км/ч
	Тяжелый перевоз	30T нагрузочные коридоры оси	АРЕМА КЛАСС 5
	Явки и переходы	Требуются специальные пластины для плеч	EN 13232
Обслуживание	Интервал проверки	Ежегодный визуальный осмотр, 3-летняя проверка нагрузки
	Критерии замены	Permanent deformation >0,2 мм или трещины	EN 13481-5 Приложение B

Railway SKL15

Сравнение с другими клипами SKL

Модель	Зажимная сила	Длина	Лучше всего для	Служба срока службы
SKL12	12 кН	180 мм	Обычная железная дорога	15 лет
SKL15	15 кв	150 мм	Высокоскоростная/тяжелая перевозка	20+ Годы
SKL18	18 кв	145 мм	Чрезвычайный холодный климат	18 лет
