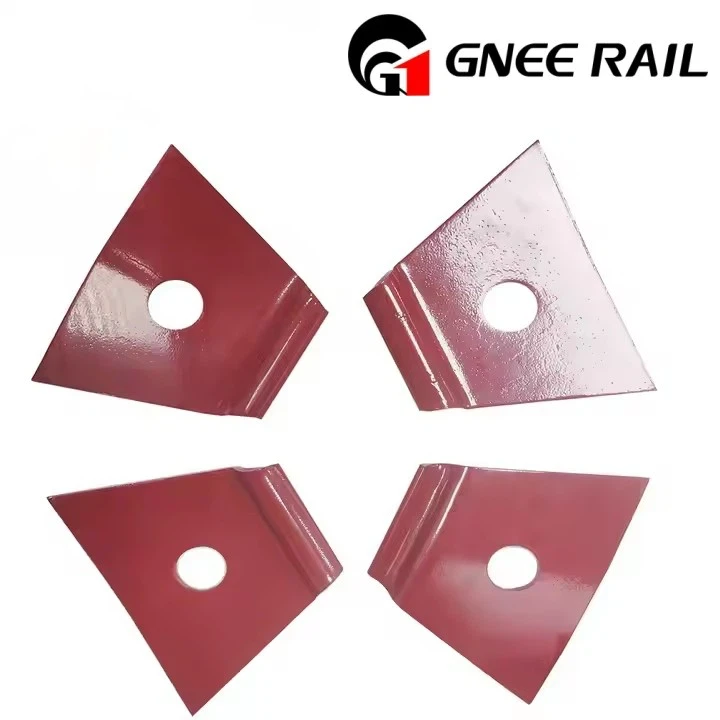

↵Система крепления рельсов Nabla Clip

Fasteners For Rail Installation Nabla Clip

Эта конструкция представляет собой специализированный подход к рельсовому скреплению, обычно характеризующийся цельным-компонентом из пружинной-волновой стали, который прилагает зажимное усилие через специальную трехточечную контактную систему. В отличие от симметричных зажимов, зажим Nabla часто имеет асимметричную геометрию, которая создает контролируемую направленную упругую силу. Он разработан для обеспечения высокой эффективности зажима при относительно компактных размерах, что делает его подходящим для применений с пространственными ограничениями или там, где требуется низкопрофильная система крепления на бетонных шпалах, настилах мостов или в туннелях.

Технические характеристики:

Перспектива	Принцип проектирования	Ключевая производственная задача	Первичная установка	Уникальное преимущество	Техническое обслуживание Диагностика
Утилита	Компактная асимметричная жесткость	Достижение высокой силы из минимального материала	Правильная угловая ориентация на посадочном месте рельса	Превосходная производительность в условиях-ограниченного пространства	Измерение удельной деформации профиля
Производство	Прецизионная асимметричная формовка	Управление потоком материала на-неравномерных изгибах	Последовательная термообработка различной толщины	Эффективность использования материалов и экономия веса	Проверка соответствия асимметричной геометрии
Обслуживание	Производительность, зависящая от формы-	Мониторинг концентрации напряжений на внутренних радиусах	Обеспечение использования правильных,-специфичных для профиля инструментов.	Стабильность в условиях высокой-вибрации и стесненных условиях	Целенаправленный контроль трещин во внутренних точках изгиба.

Функциональная и инженерная перспектива

Приложение направленной силы:Асимметричная конструкция позволяет оптимизировать векторы силы, оказывая давление под определенными углами на подошву рельса, чтобы максимизировать сопротивление как вертикальному подъему, так и боковому крену, более эффективно, чем симметричное приложение силы.

Уменьшенная масса и использование материалов:Эффективная форма сводит к минимуму расход материала, сохраняя при этом производительность, что способствует снижению веса компонентов и потенциальной экономии средств при-строительстве путевых машин в больших объемах.

Повышенная устойчивость в ограниченном пространстве:Низкий профиль и особая форма делают его исключительно устойчивым при установке, снижая риск смещения или скручивания при экстремальных вибрационных нагрузках, характерных для туннелей или мостов.

Техническое обслуживание и эксплуатационная перспектива

Контроль критического радиуса изгиба:В производственном процессе чрезвычайно важно контролировать радиусы изгиба в ключевых точках кривизны зажима, поскольку они напрямую влияют на концентрацию напряжений и усталостную долговечность зажима.
Проверка производительности посредством анализа симметрии:Контроль качества включает не только силовые испытания, но и проверку симметрии и геометрии с использованием оптических измерительных систем, чтобы гарантировать, что ножки и изгибы зажима идеально соответствуют разработанному асимметричному профилю.
Поверхностная-антикоррозийная обработка:Контактные поверхности, особенно внутренние радиусы, которые прижимаются к рельсу, часто подвергаются специальной обработке (например, дробеструйной обработке или полировке) для уменьшения поверхностного трения и предотвращения возникновения усталостных трещин при фреттинге.
