↵Система крепления рельса и зажима

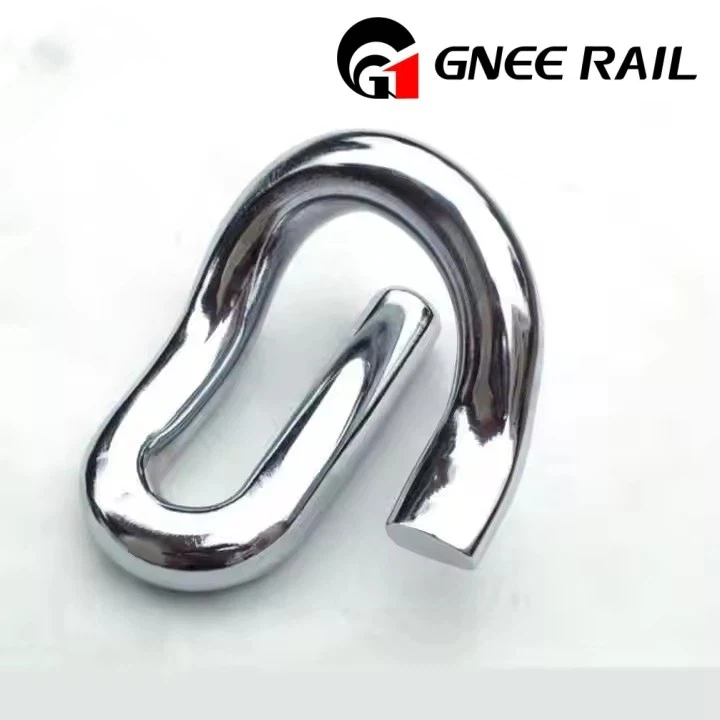

Железнодорожный зажим E, также известный как эластичный рельсовый зажим или зажим типа Pandrol™-, является важным компонентом современных систем рельсового скрепления. Это крепеж из пружинной стали, предназначенный для надежного крепления рельса к бетонной или стальной шпале (шпале). Его уникальная форма «E» обеспечивает высокую силу зажима за счет упругой деформации, гарантируя продольное и поперечное удержание рельса, одновременно обеспечивая контролируемое движение из-за теплового расширения и динамических нагрузок. Этот крепеж необходим для поддержания ширины колеи, устойчивости и безопасности.
Технические характеристики:
| Параметр | Техническая деталь |
|---|---|
| Международный стандарт | ИСО 22265-1, ЭН 13146-4 |
| Типичная нагрузка на носок | 10-15 кН на зажим |
| Стандарт испытаний на усталость | Должен выдерживать 5–10 миллионов циклов нагрузки при отклонении ±2 мм без сбоев. |
| Способ установки | Прямой удар молотком, применение гидравлического инструмента или ручного рычага. |
| Режим отказа | Обычно усталостная трещина возникает на внутреннем радиусе изгиба; не внезапный перелом |
| Коэффициент повторного использования | До 85% клипов, восстановленных во время планового обновления путей при надлежащем осмотре |
Функциональная и инженерная перспектива
Изотермическая термическая обработка:Подвергается процессам аустетического или контролируемого отпуска для достижения превосходной бейнитной микроструктуры, оптимизирующей сопротивление усталости.
Управление остаточным стрессом:Включает в себя процессы дробеструйной обработки и обработки напряжений для создания полезных сжимающих поверхностных напряжений, что продлевает срок службы.
Размерный блокчейн:Критические размеры (длина ноги, радиус кривизны, угол носка) записываются в цифровом виде для каждой производственной партии для полной прослеживаемости.
Техническое обслуживание и эксплуатационная перспектива
- Динамическое распределение нагрузки:Эффективно распределяет ударные нагрузки от проезжающих колес по нескольким шпалам, уменьшая локальные повреждения гусениц.
- Система быстрой установки:Обеспечивает быструю укладку и замену гусениц с помощью молотка-или ручного-инструмента без критического момента затяжки-болтов.
- Совместимость трековых цепей:Его не-магнитные свойства и конструкция обеспечивают беспрепятственную работу систем подсчета осей-и блокировки сигналов.
↵Система крепления шипов для рельсовых собачек

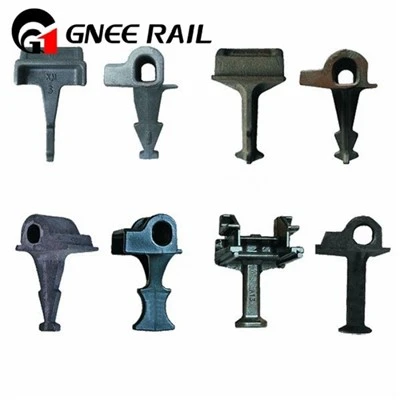

Железнодорожное плечо — это основной компонент-передачи нагрузки в современных системах рельсового скрепления, служащий жестким структурным связующим звеном между упругим рельсовым зажимом и шпалой. Разработанный либо как цельная отливка внутри бетонных шпал, либо как отдельные вставки из ковкого железа и стали, он действует как фиксированный упор, относительно которого зажим деформируется, создавая зажимное усилие. Его точная геометрия,-включая поверхность калибра, угол посадки рельса и контактную поверхность зажима-определяет вектор силы зажима, непосредственно управляя удержанием рельса в вертикальном, поперечном и продольном направлениях.
Технические характеристики:
| Характеристика | Спецификация/деталь | Основная важность |
|---|---|---|
| Основная структурная роль | Передача боковых усилий и усилий зажима с рельса на шпалу | Основа колеи и геометрической стабильности |
| Критический параметр износа | Глубина износа лицевой поверхности манометра | Прямой индикатор ухудшения зажимной силы |
| Оптимизация материалов | Износостойкая-поверхность с прочной и пластичной сердцевиной | Балансирует долговечность и устойчивость к разрушению |
| Совместимость системы | Геометрически соответствует определенному типу зажима | Обеспечивает правильную функцию зажима и вектор силы |
| Последствия отказа | Прогрессивное расширение колеи и потеря рельсового ограничителя | Приводит к быстрому ухудшению геометрии пути. |
Функциональная и инженерная перспектива
Определенная точка реакции клипа:Обеспечивает фиксированную, неподатливую поверхность, которая определяет радиус изгиба зажима и предел отклонения, тем самым определяя величину и постоянство силы зажима, приложенной к основанию рельса.
Лицевая сторона и боковое ограничение:Вертикальная «лицевая поверхность» плеча действует как основной физический барьер, предотвращающий движение рельсов наружу, непосредственно поддерживая ширину колеи при боковых нагрузках от поездов, особенно на поворотах.
Техническое обслуживание и эксплуатационная перспектива
- Обнаружение трещин в зонах-напряжения:Детальный визуальный и не-проверочный контроль (например, цветной дефектоскопией) зон концентрации напряжений: радиус базового скругления, отверстия под болты (при их наличии) и переходная зона между поверхностью датчика и корпусом.
- Проверка плотности и выравнивания плеч:Для механически прикрепленных плеч проверяются крутящий момент крепежа и выравнивание плеч относительно рельса, чтобы предотвратить движение, которое могло бы поставить под угрозу ширину колеи и наклон.
- Оценка бетонной оболочки:Для уступов, залитых в бетонные шпалы, окружающий бетон проверяется на наличие трещин, сколов или признаков истирания, которые указывают на чрезмерную нагрузку или разрушение соединения.
